전기자전거(G660) 추가 배터리 지그 제작

추가 배터리를 위한 지그를 제작하였습니다. 관련 내용을 포스팅하도록 하겠습니다. 필요하신 분들께 도움이 되면 좋겠네요.



이번에 신규로 구매한 추가 48V 10Ah 배터리인 리토칼라 배터리가 기존에 사용하던 예전 배터리의 폭에 비해 3cm 정도 작기 때문에 이를 고정하는 것이 필요합니다. 주변에 눈에 띄는 이것저것을 가지고 고정지그를 제작한 내용을 공유합니다.



준비물 : 화이트 보드 지우개 2개, 나무 작대기 1개, 고무 더미 2개, 나사못, 본드

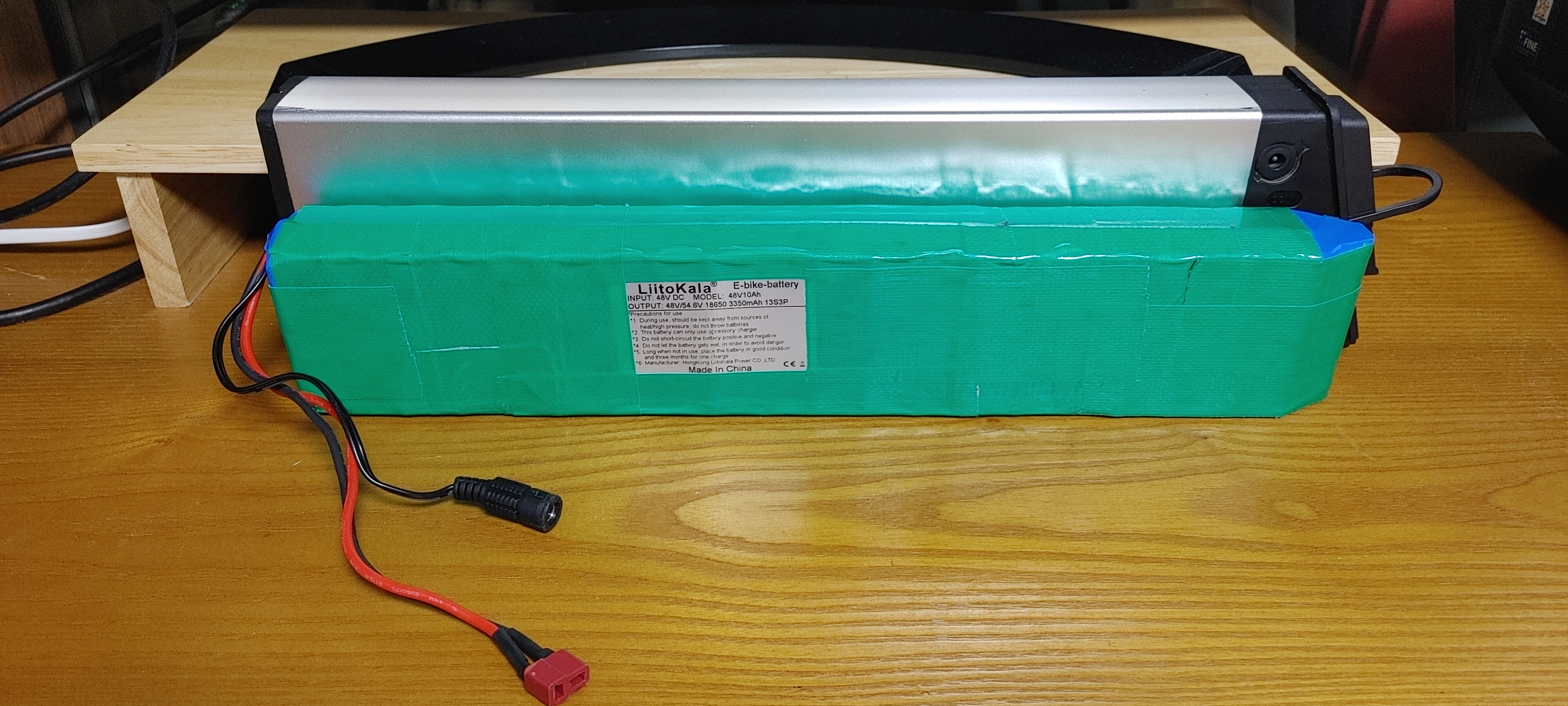

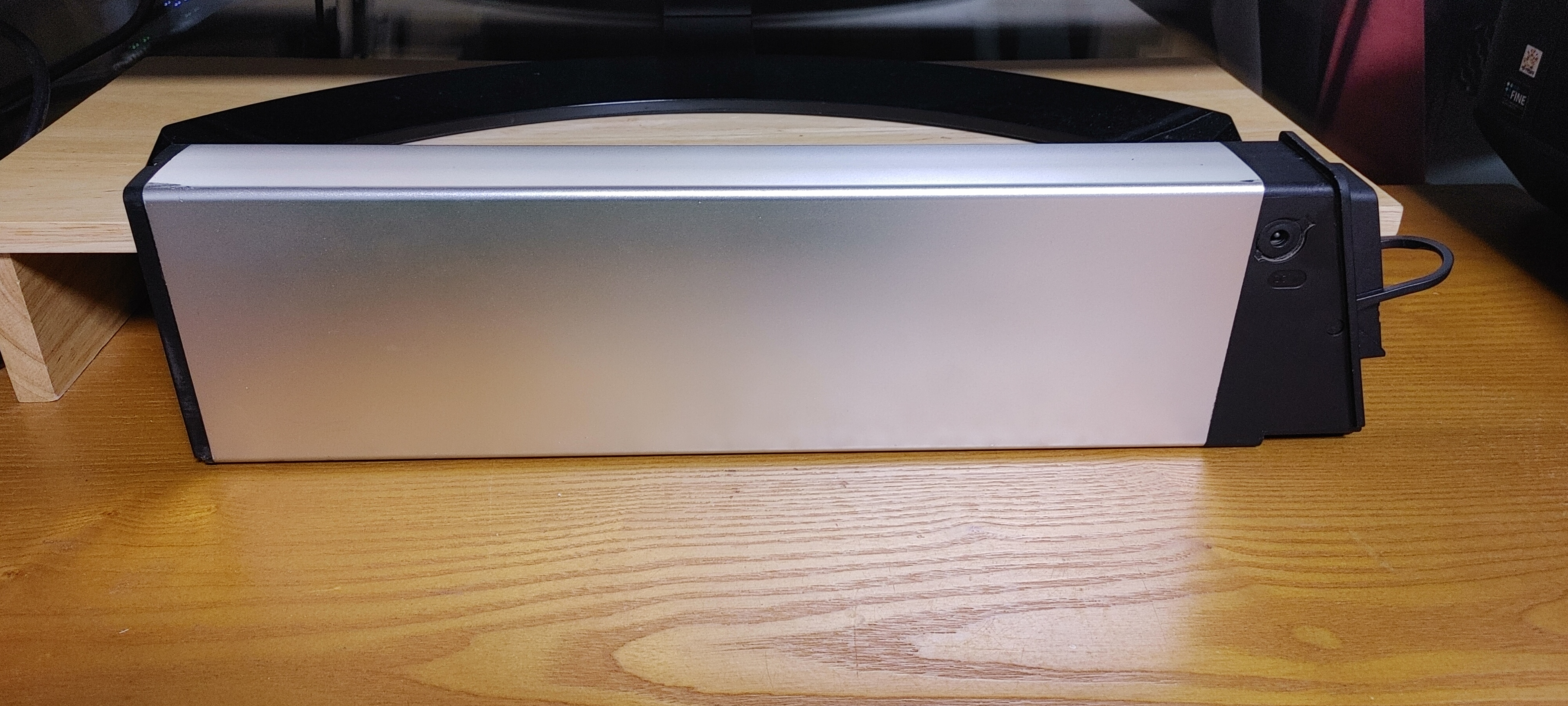

원래 사용하던 배터리를 확인할 수 있음.

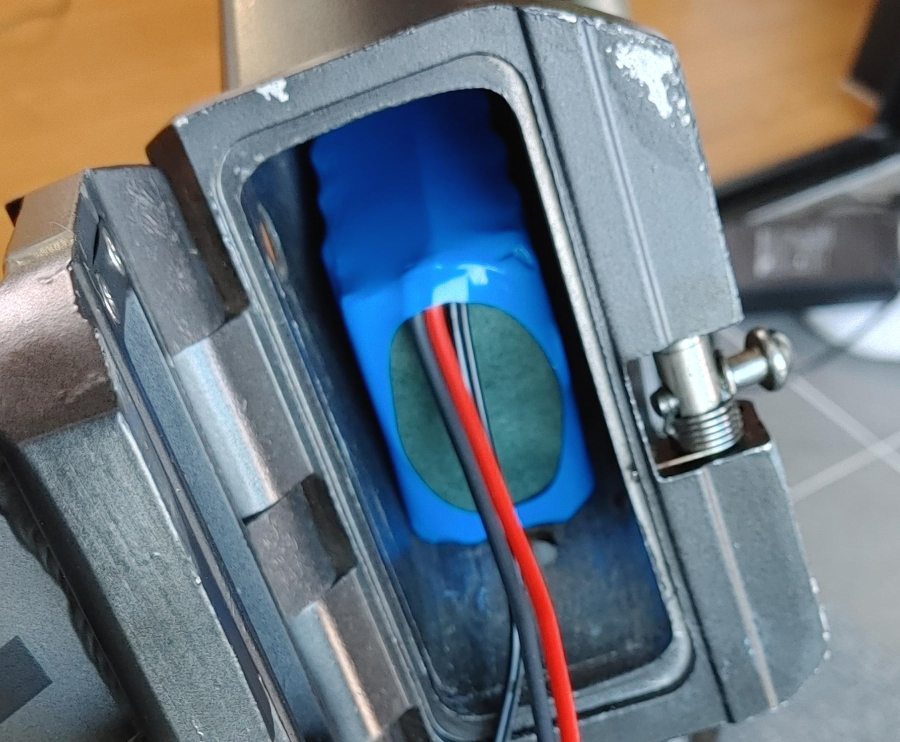

신규 리토칼라 배터리를 슬롯에 밀어 넣으면 사진과 같이 빈 공간이 생겨 운행중 달그락 거리게 된다. 여기서 아래 홀위치를 눈여겨보자.

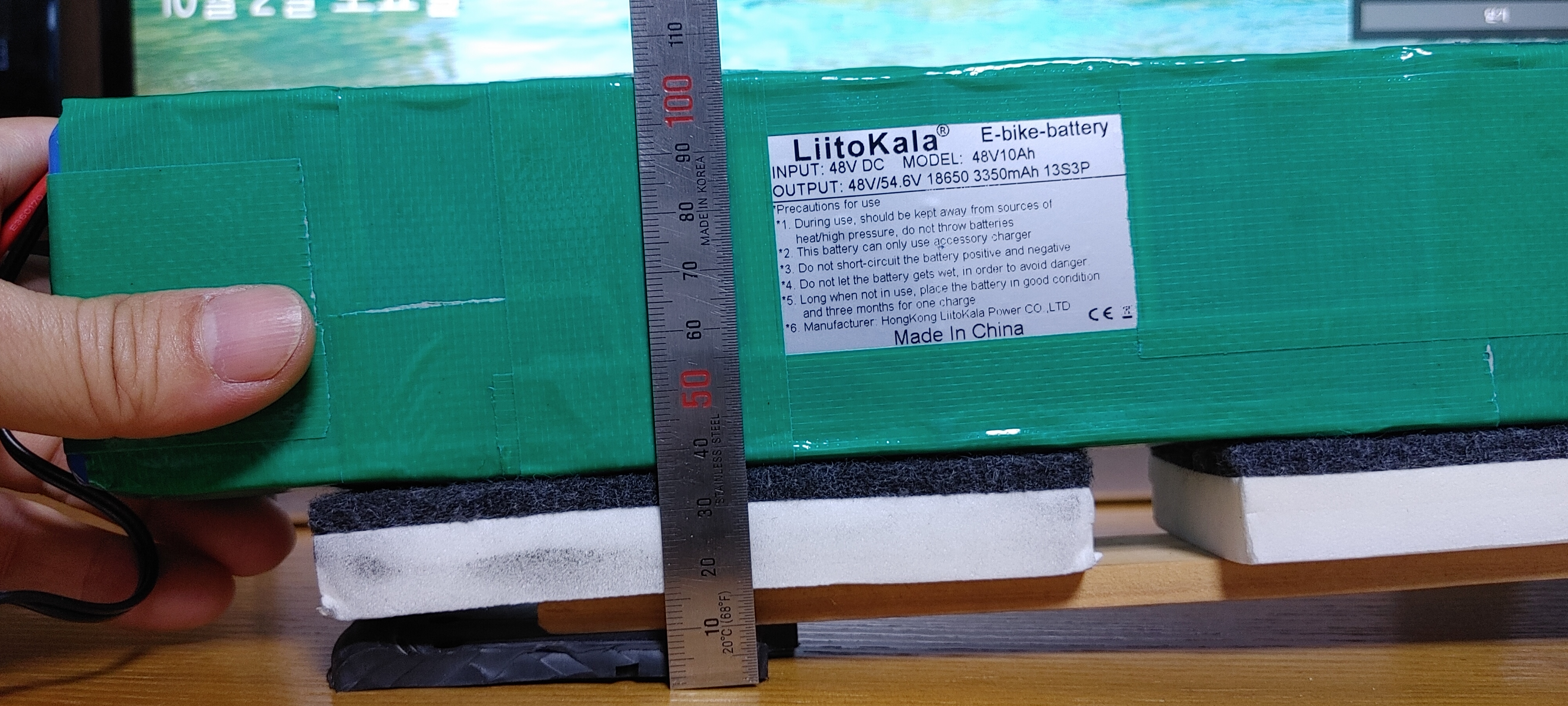

기존 배터리 높이와 비교해 보면 약 3cm 정도 차이가 발생한다.













높이를 맞춰주기 위해 지그를 만든 모습 : 화이트 보드 지우개 2개, 나무막대기 1개, 고무 더미 2개

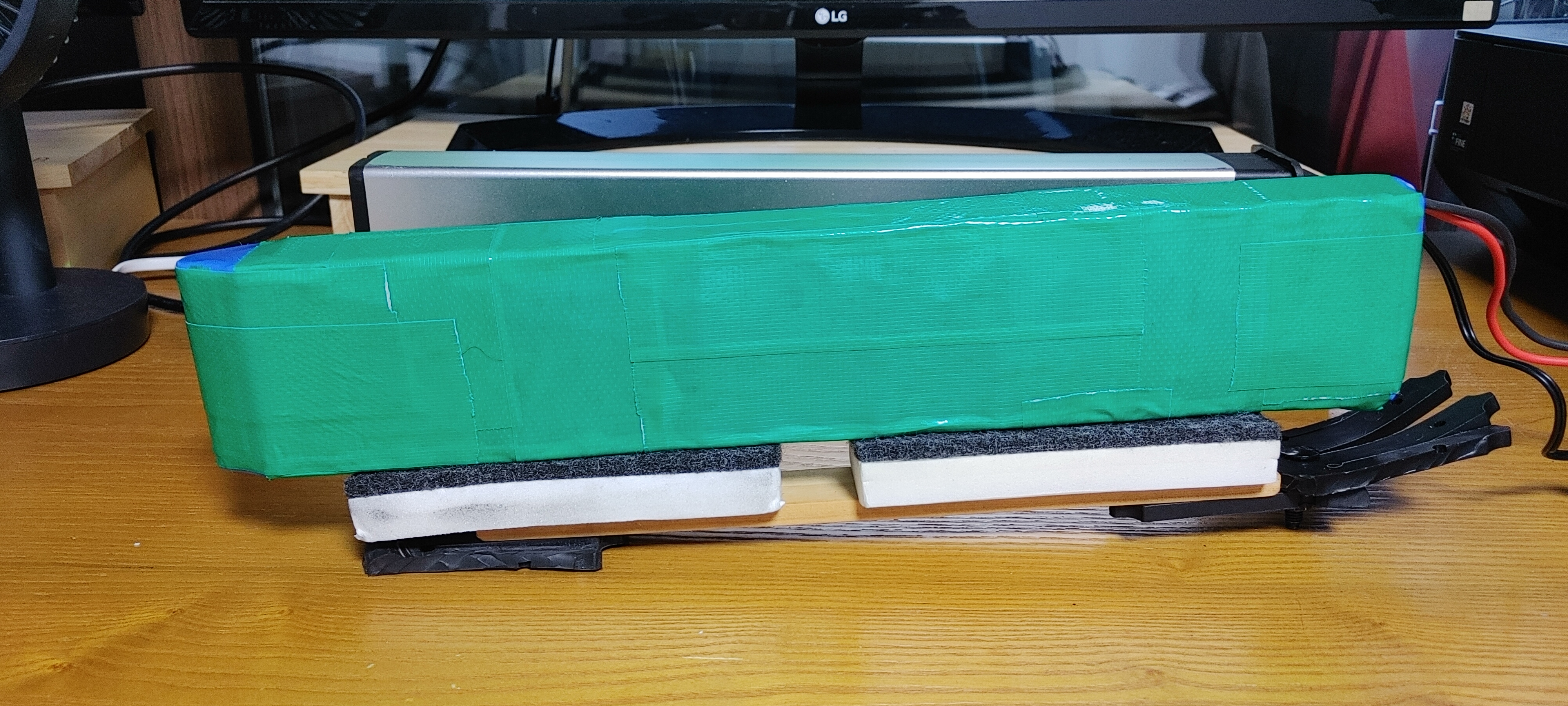

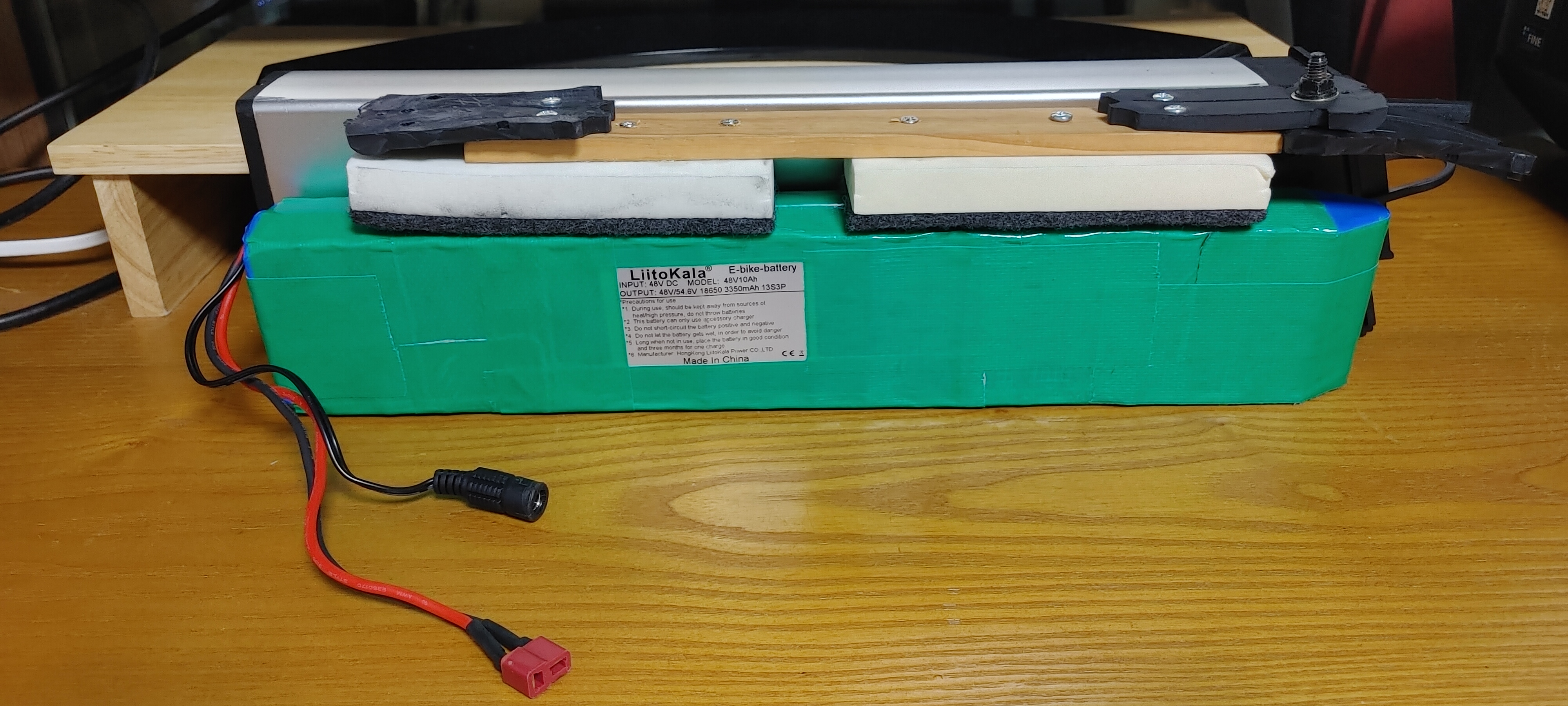

원래 배터리의 높이와 비슷하게 맞춰준다. 특별히 오른쪽 끝에 볼트가 돌출되어 있는데, 이는 슬롯에 고정하기 위한 용도이다.











슬롯 높이에 맞게 화이트 보드 지우개 폭을 맞춰준다.











지우개와 아래 검은색 고무가 진동을 흡수하고 슬롯에 약간 타이트하게 위치되도록 조정되었다.

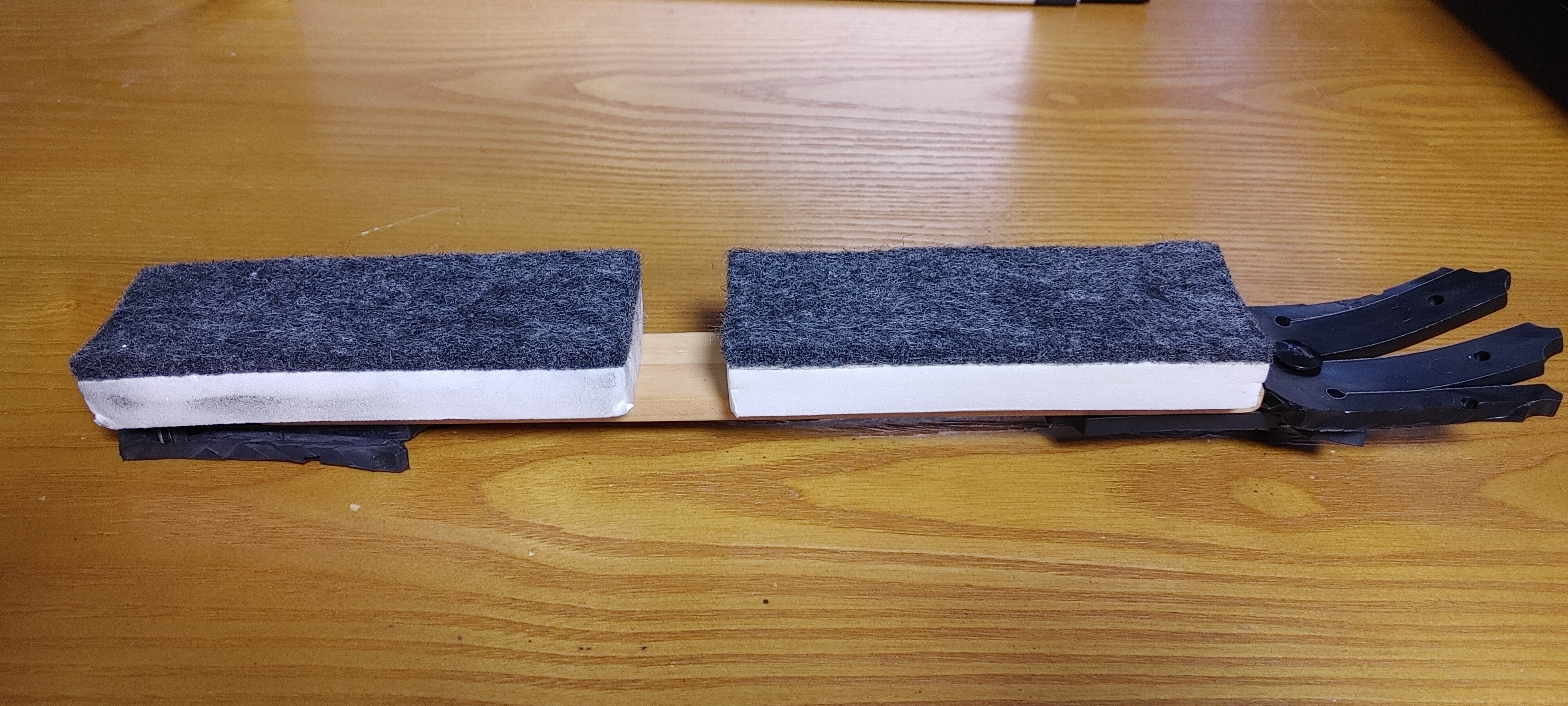

완성된 지그의 모습 : 오른쪽 검은색 단추 모양은 슬롯에 고정하기 위한 용도 이다.

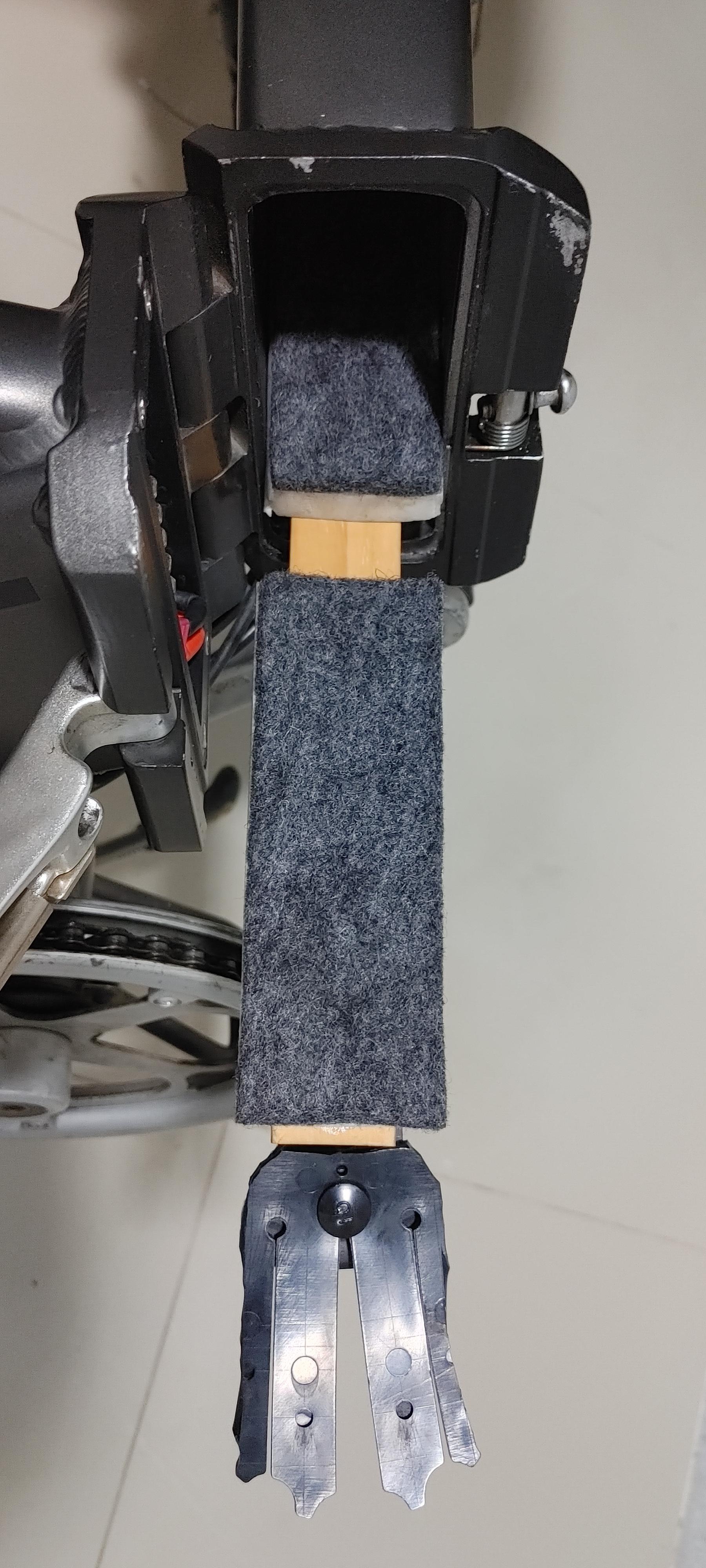

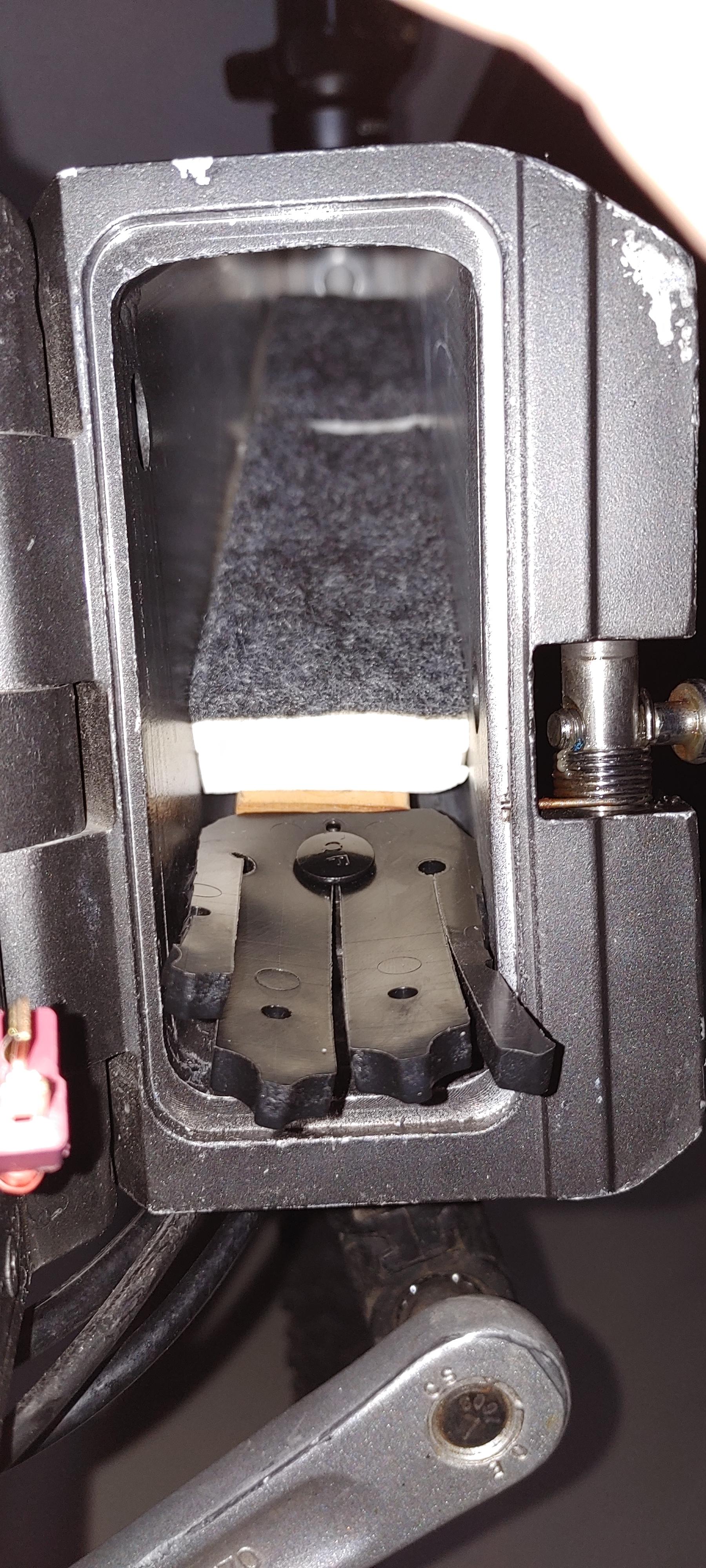

완성된 지그를 먼저 슬롯에 넣는다. 이때 검은색 단추가 홀에 슬롯 홀에 맞게 위치시킨다.









검은색 단추 모양은 아래 슬롯 홀에 맞춰서 고정할 수 있다.

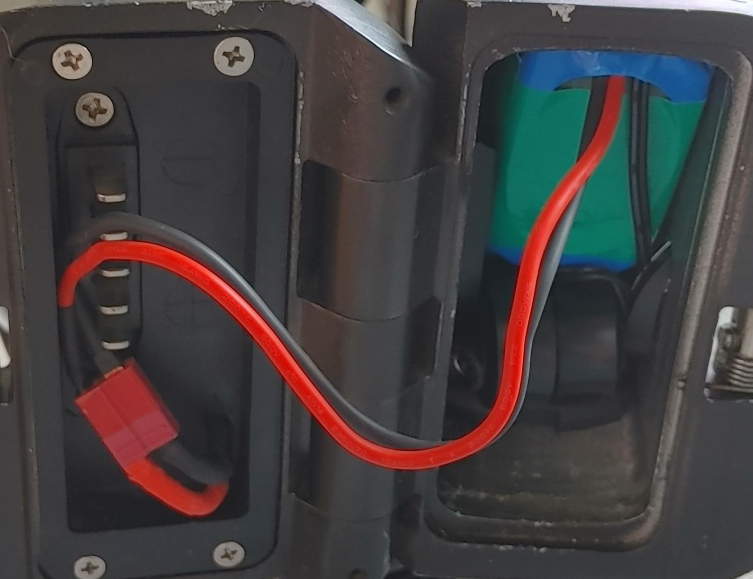

배터리를 슬롯에 타이트하게 밀어 넣는 것을 확인한 후 아래쪽 검은색 고무를 활용하여 충전선 정리후 출력선을 연결한다.
