전기자전거(G660) PAS(Pedal Assistant Sensor) 교체



전기자전거(G660) 부품 교체 사례입니다.

PAS(Pedal Assistant Sensor) 즉, 파스 센서가 세월의 무게로 망가졌습니다. 임시방편으로 조각을 이어 붙여 사용하였는, 이를 고정하기 위해 테이프를 감았더니 외관이 엉망입니다. 이번 기회에 수리를 하였으니 깔끔해진 모습으로 탈바꿈될 예정입니다.



다음 세 가지 공구가 필요합니다.

1. 크랭크 암을 빼기 위한 공구

2. 육각 렌치

3. 스패너



당연히 새로 교체하는 PAS 부품이 필요하겠습니다.(기존 PAS 5개 자석, 신규 PAS 12개 자석)

작업한 순서데로 사진과 설명을 붙여 보겠습니다. 공구와 부품을 준비하여 따라 하면 누구든지 교체할 수 있습니다.



https://link.coupang.com/a/FtWlI

전기 자전거 PAS 시스템 보조 센서 속도 센서 / 엘파워 [국내배송]

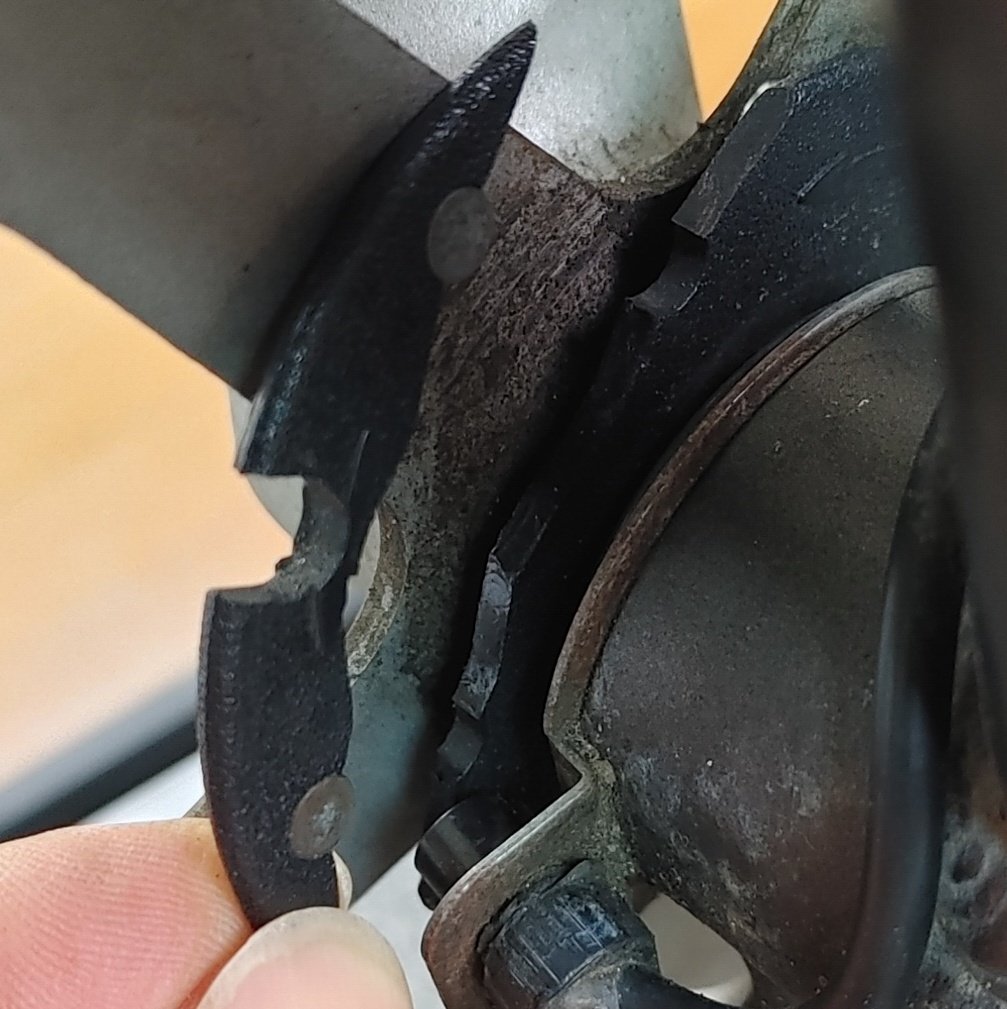

기존 센서(5개 자석)가 부서진것이 보임

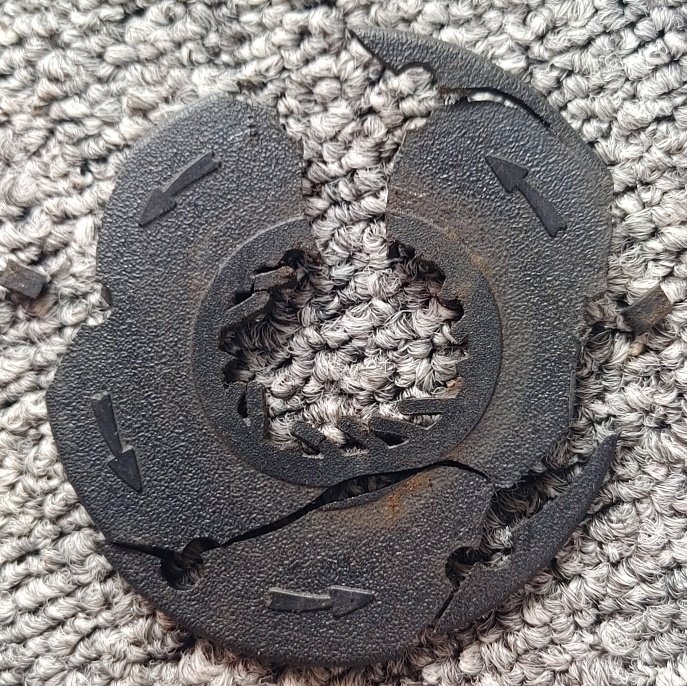

분리했더니 세월의 흔적으로 몇조각으로 부서져 있고 자석은 안 보임.

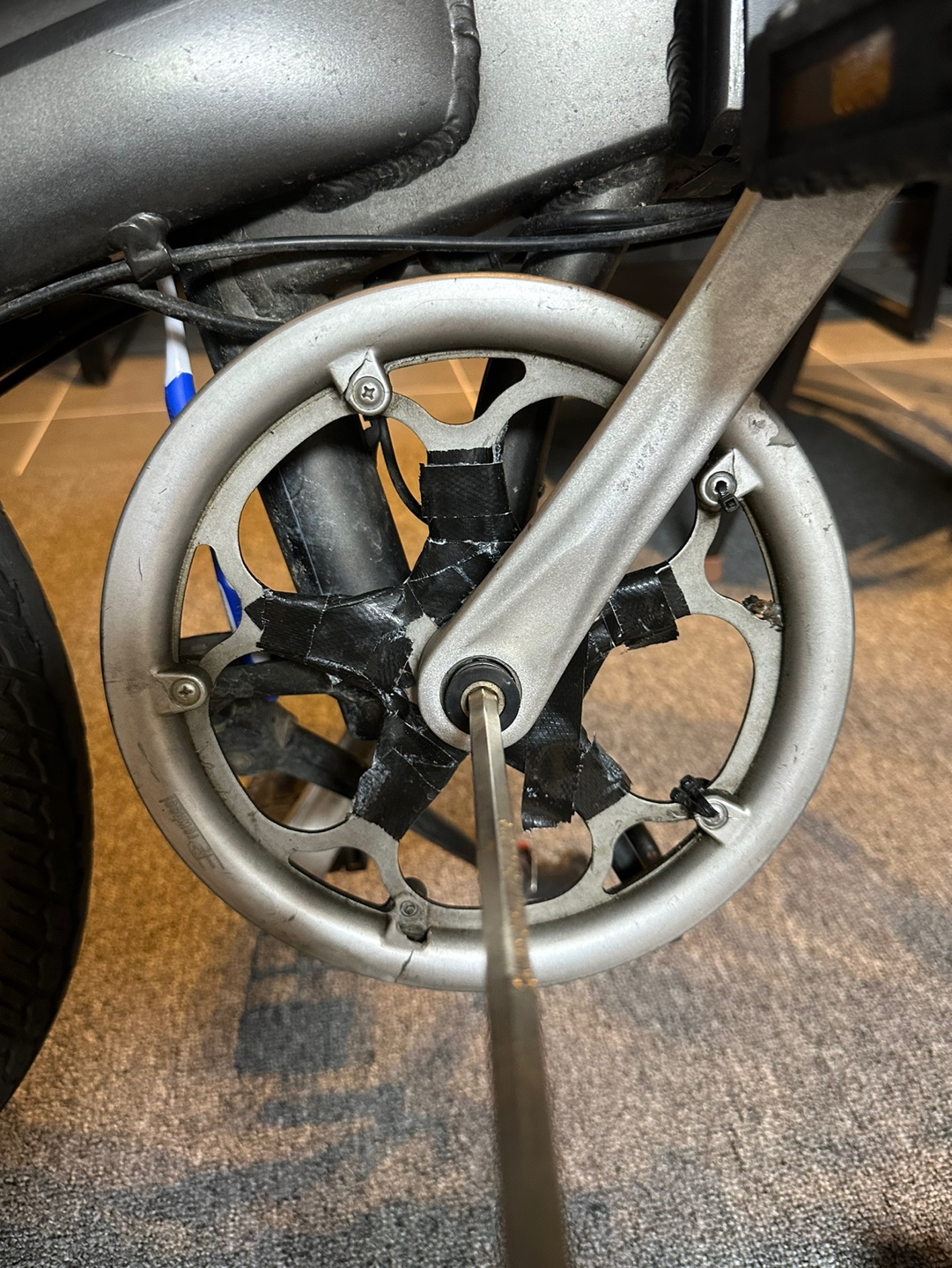

크랭크 분리를 위해 육각 렌치로 분리: 이때 크랭크 암과 렌치를 잡고 지렛대 원리를 최대한 활용하여 분리. 검은색 테이프는 기존 부서진 Pas 센서를 고정하기 위해 임시처방

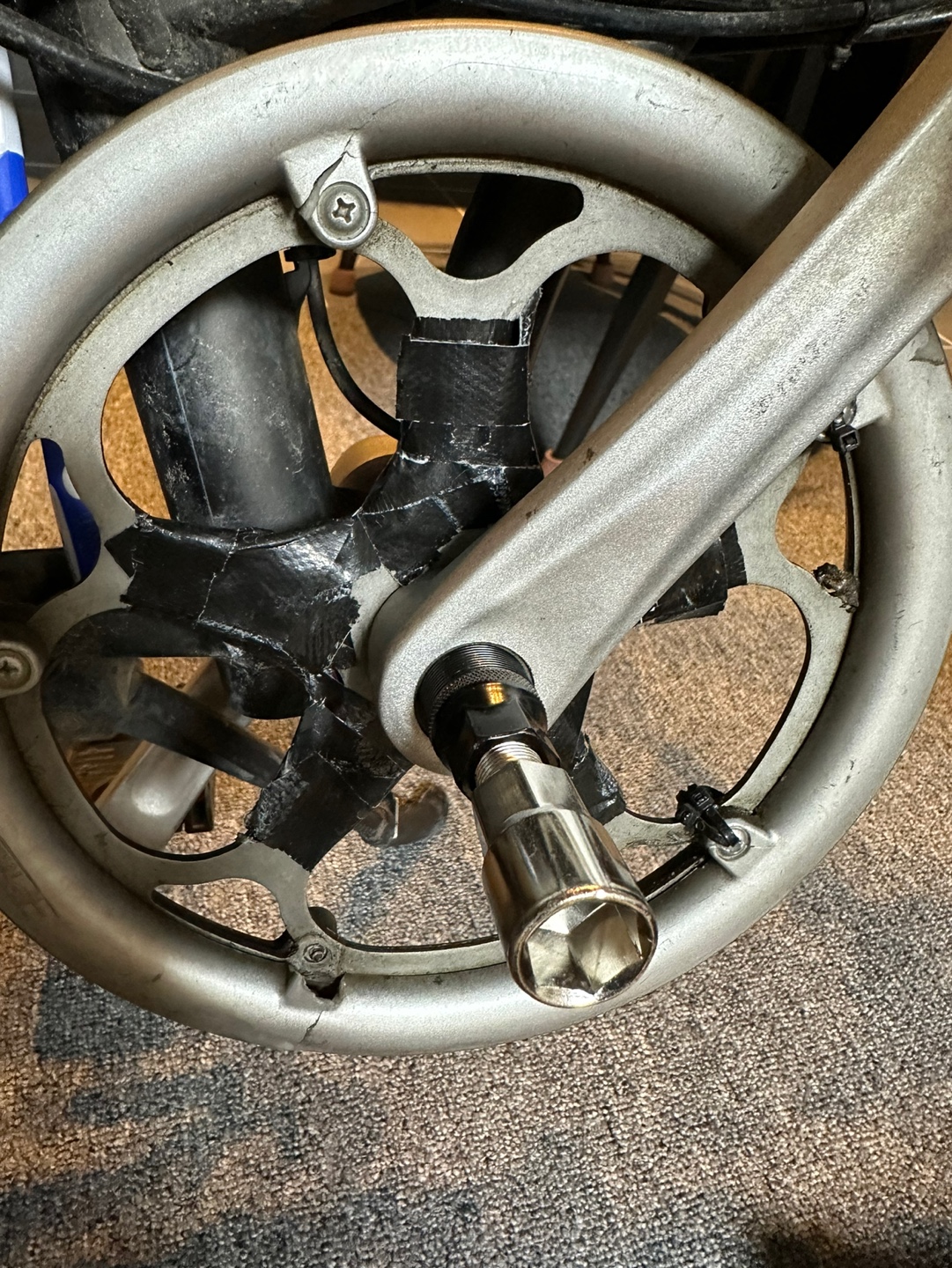

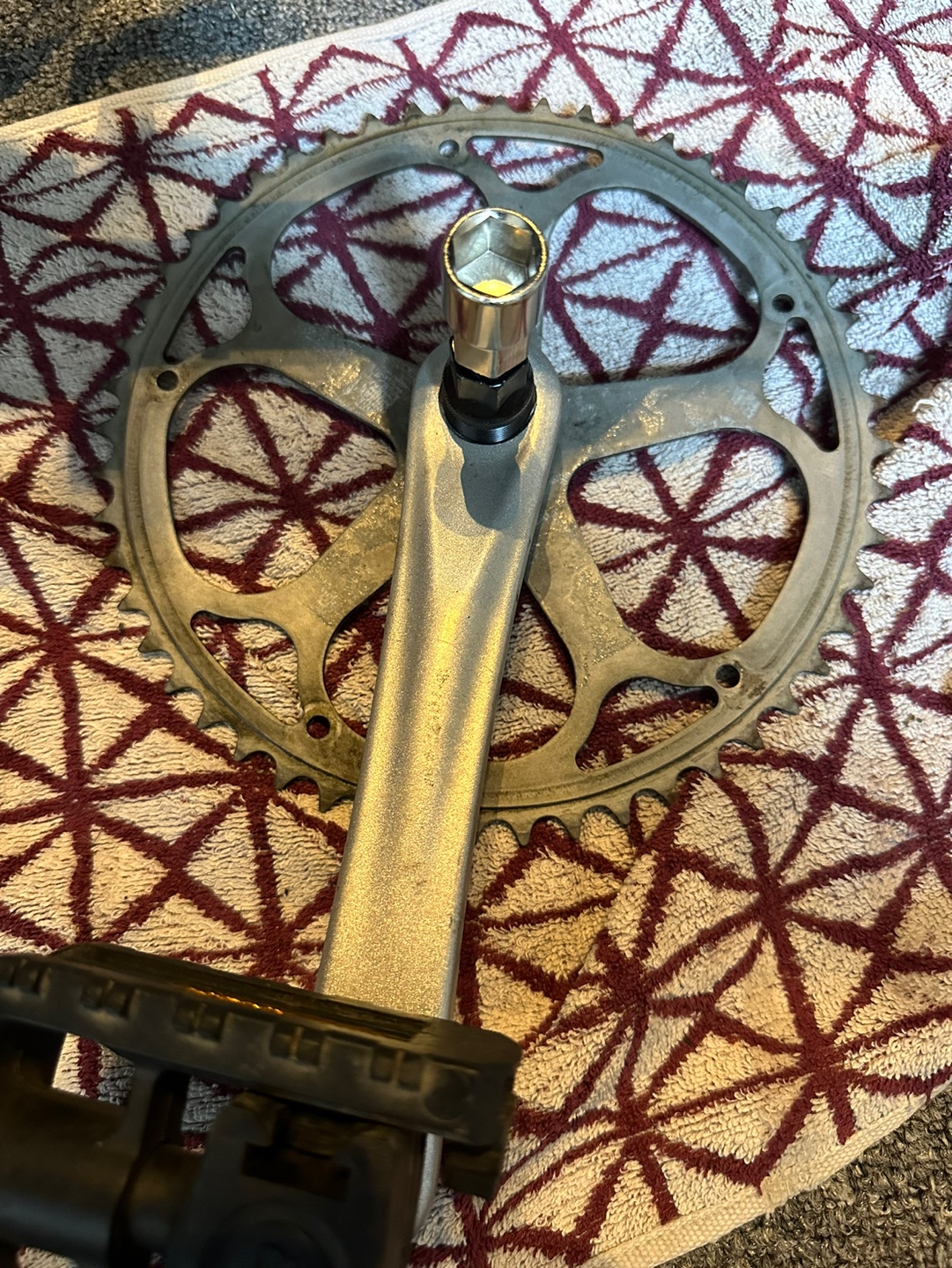

육각 볼트 분리후 크랭크 분리 공구를 활용하여 분리 : 이때 검은 나사를 먼저 조이고 은색 나사를 나중에 푼다. 잘 안풀리는 데 이 때 나사산이 망가지지 않도록 주의한다. 특히 은색 너트를 너무 무리하게 힘을 주기보다 요령이 필요한데, 유튜브에 많은 사례가 있으니 참고하여 푼다.

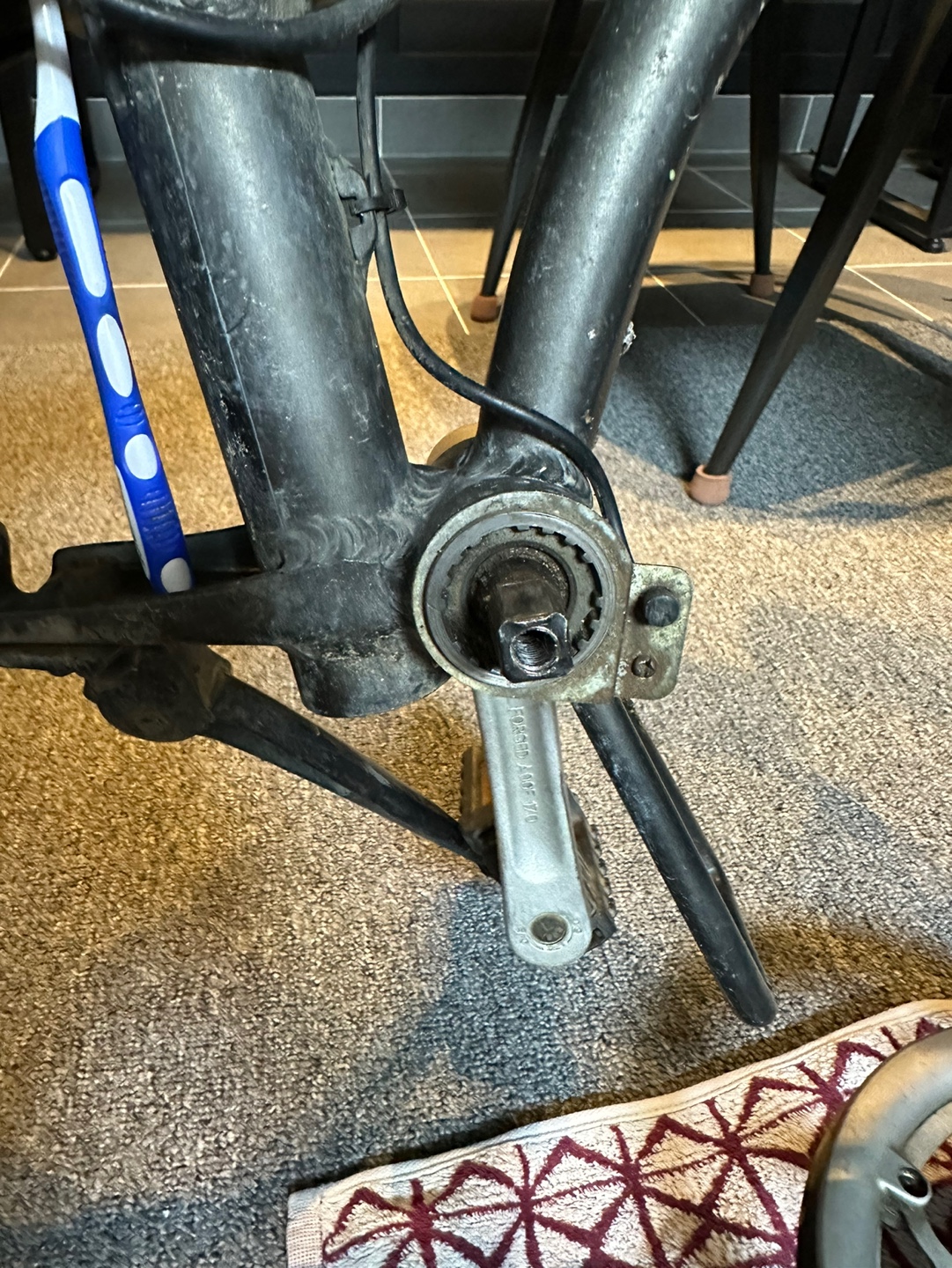

파스 센서만 교체하기 위해 기존에 장착된 상대부품은 그대로 사용

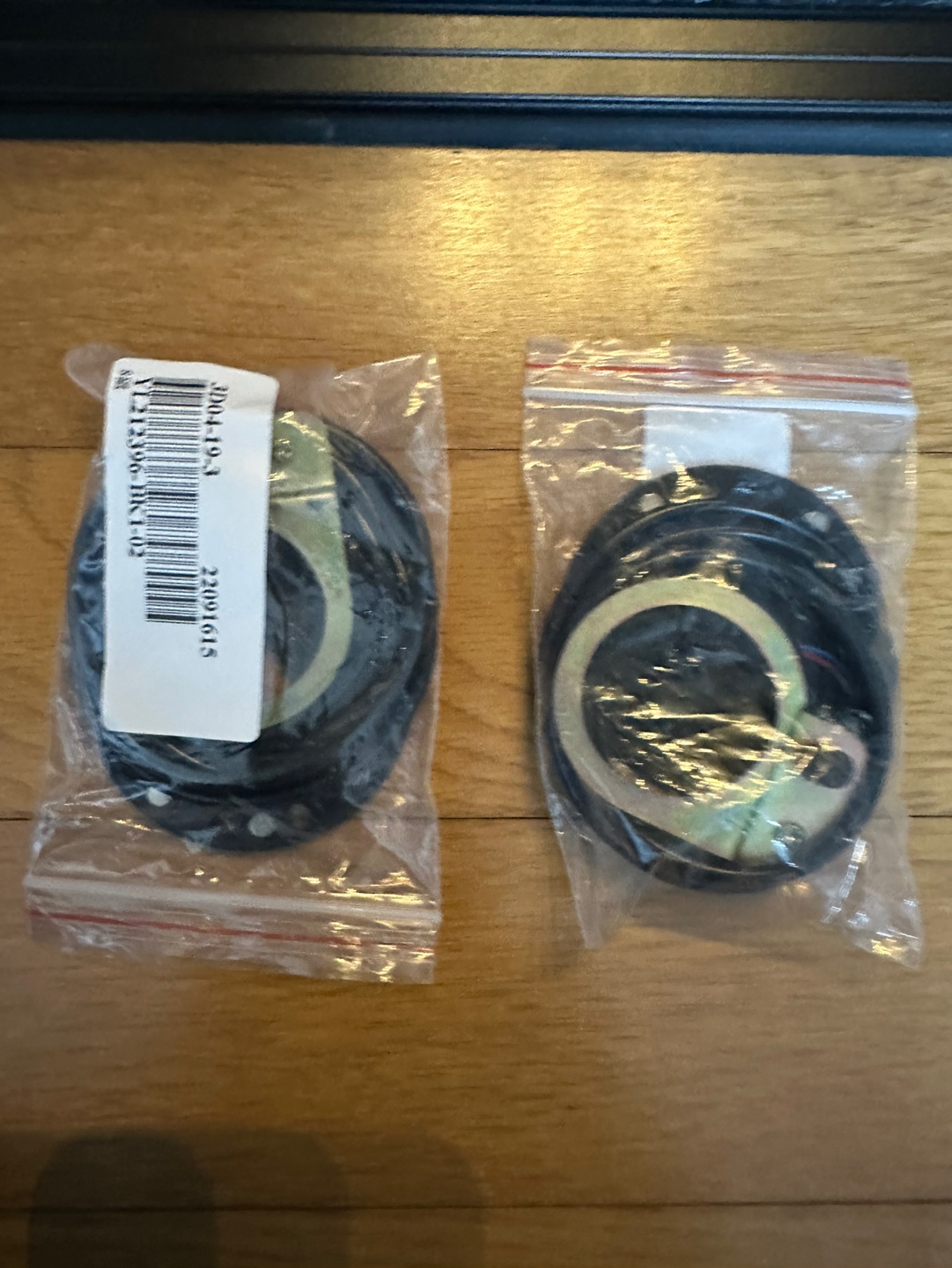

여분을 준비했으며 둘 중 하나를 장착







분리된 크랭크 암과 체인은 청소, 체인가이드는 이번 기회에 제거하여 사용

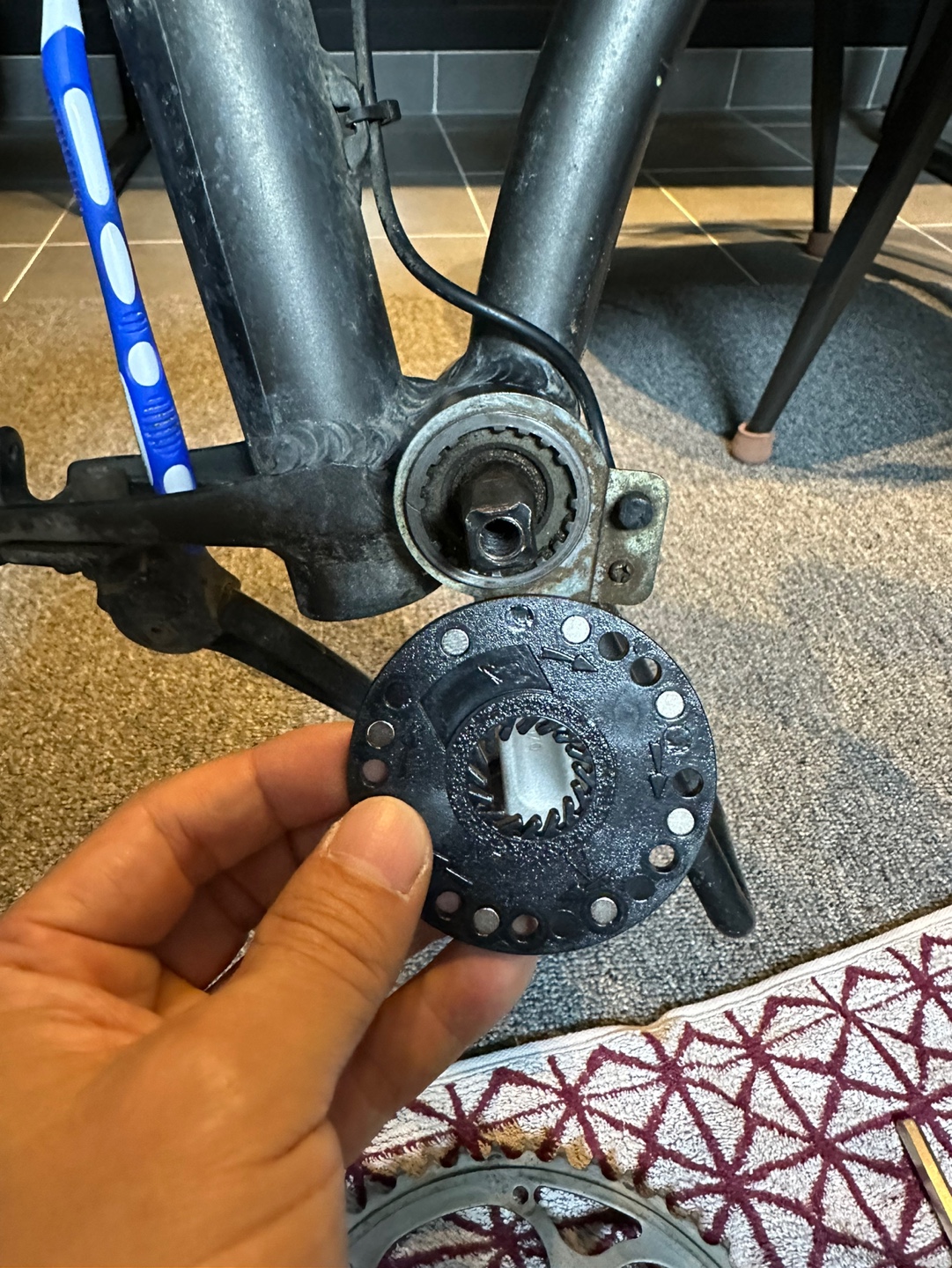

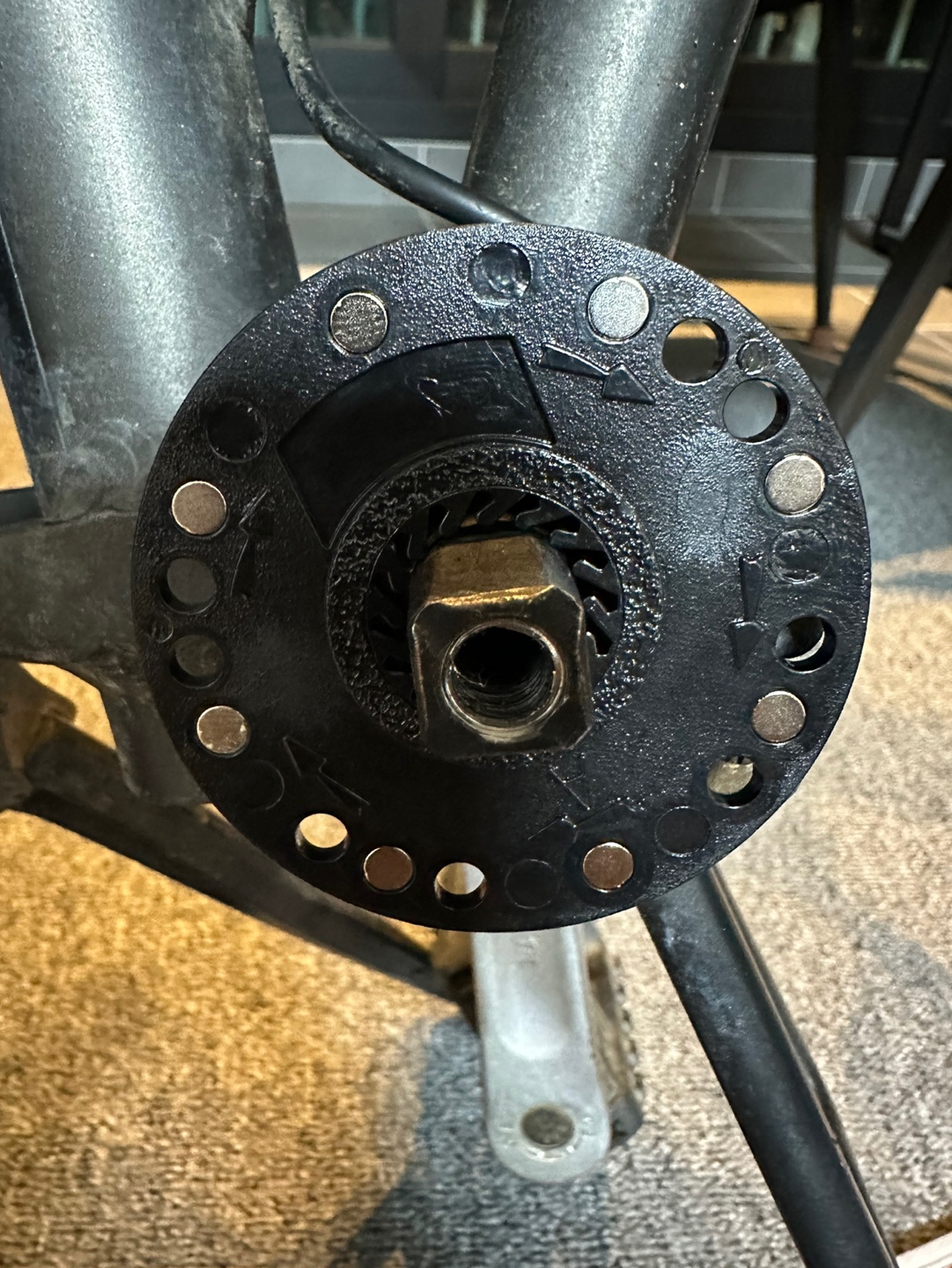

화살표가 패달 회전 방향으로 정렬되도록 하여 장착







여기서 센서는 가급적 안쪽으로 바짝 밀어 넣는다. 왜냐하면 상대부품과 자석 거리가 크면 동작하지 않기 때문이다.

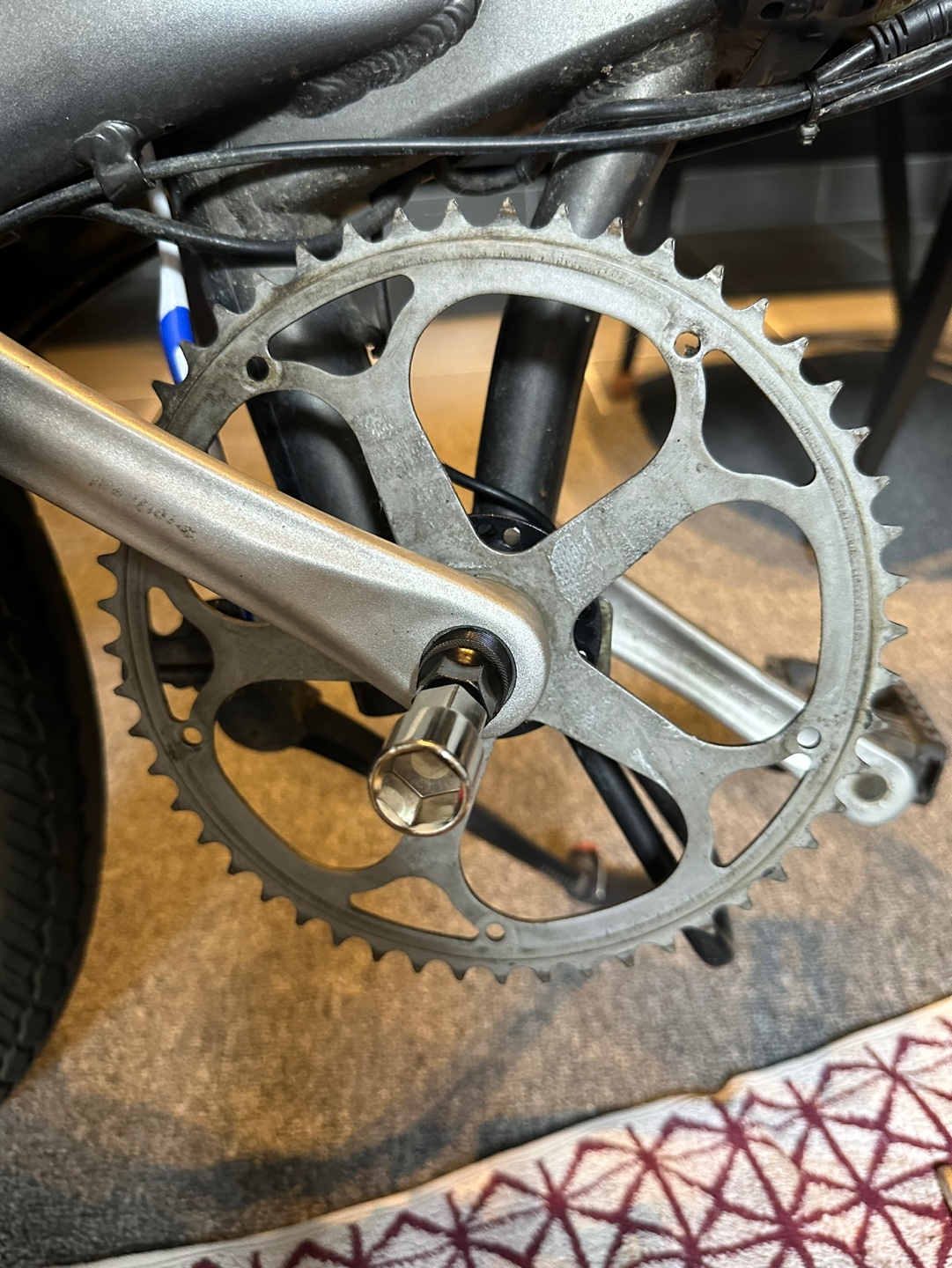

조립은 분해의 역순인데 사진속 공구는 체결때는 필요없고, 처음 분리했던 6각 렌치 볼트로 체결하면 됨. 체인가이드 분리하여 사진을 크랭크 체인 수를 세어보니 52개 였음. 어제 53T LitePro 주문했는데, 지금 보니 G660 순정 부품은 Prowheel, 알루미늄 크랭크 스퀘어 홀 52T
