전기자전거(G660) 고장 점검 일지

이번 포스팅은 고장이라면 고장인데, 고장은 아닌듯한 감성 고장(?)을 해결한 사례에 대해 글을 올려보고자 합니다.

최근 2-3일 전 부터 라이딩 중 뒷바퀴에서 이상 소음이 들렸습니다. 그 소리는 고속 주행에서는 잘 안 들리는데, 조용한 곳에서 아주 천천히 주행할 때 뒤쪽에서 들리는 소리였습니다.

끼룩~끼이룩~ 하는 뭔가 쇠에 걸리는 듯한 소리가 주기적으로 났고, 한 바퀴 돌 때마다 정확히 들리더군요. 처음에는 베어링이나 모터에 이상이 생겼나 라고 생각했습니다.

집 앞 공터에 몰고 가서 30분 정도 현상 파악을 했고요. 소리가 나는 상황에 대해 인지를 하게 되었는데, 다음과 같습니다.

문제 현상
1. 공회전시에는 소리가 들리지 않는다.
2. 안장에 앉아서 페달을 돌리던, 스로틀을 돌리던 소리가 주기적으로 난다.
3. 뒤쪽에 앉아서 주행해 봐도 여전히 소리가 난다.
4. 페달에 서서 무게 중심을 앞으로 최대한 밀면 소리가 나지 않는다.

예상 문제
1. 모터의 회전계에 문제가 생겼다.
2. 모터 주위를 회전하는 유성기어에 문제가 생겼다.
3. 회전을 지지하는 베어링에 문제가 생겼다

해결책
1. 뒷바퀴를 분리하여 다시 체결해 본다.
2. 폭풍 검색으로 유사 사례를 찾아본다.

뒷 바퀴 이상 소음 해결책

제 예상 문제는 모두 어긋났고, 폭풍 검색으로 유사한 다른 기종(난 로봇)을 타는 사람이 겪은 사례를 참조하였습니다. 그래서 결론적으로 스포크에 문제가 있었습니다.

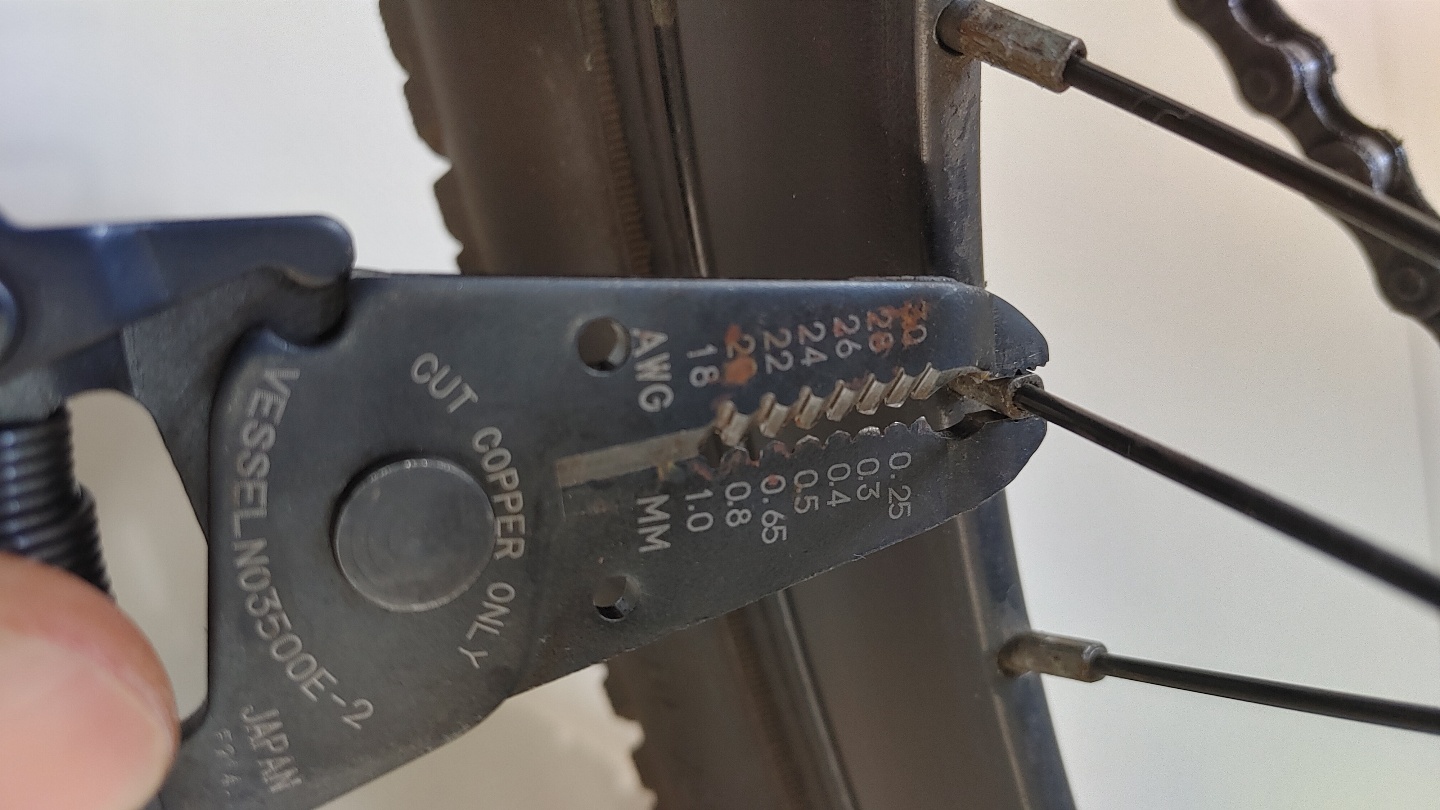

4년 정도 출퇴근에 거의 매번 굴렸더니 스포크를 지지하고 있는 사각 너트가 조금씩 풀렸던 모양입니다. 이를 사진 속의 공구로 살짝씩 조이고 탔더니 조용해졌습니다. 이때 주의하셔야 하는 것이 다음의 세 가지 입니다.



첫째, 휠 밸런스가 망가지지 않토록 원주방향으로 돌아가며 동일하게 조심스럽게 조인다.

둘째, 조임과 풀림 방향입니다. 되려 풀어버리면 사태가 악화되겠지요.
세째, 수십 개의 스포크 나사 중에는 마모 난 사각나사가 있을 수 있습니다.(제 경우 한 개가 헛돌더군요. 무작정 돌리면 안 되니 그런 나사가 나타나면 적당히 위치시켜야겠습니다.)

주의사항을 잘 고려하여 적당히 잘 돌리면 뒷바퀴에서 나는 이상 소음을 없앨 수 있습니다.

PS : 작은 문제이지만 이를 잘 인지하지 못하면 바퀴 빼고, 모터 교체 검토하고, 유성기어 바꾸고 하는 일이 실제로 벌어집니다. ^^

여러분들에게 도움이 되고자 고장 사례 해결 포스팅합니다.

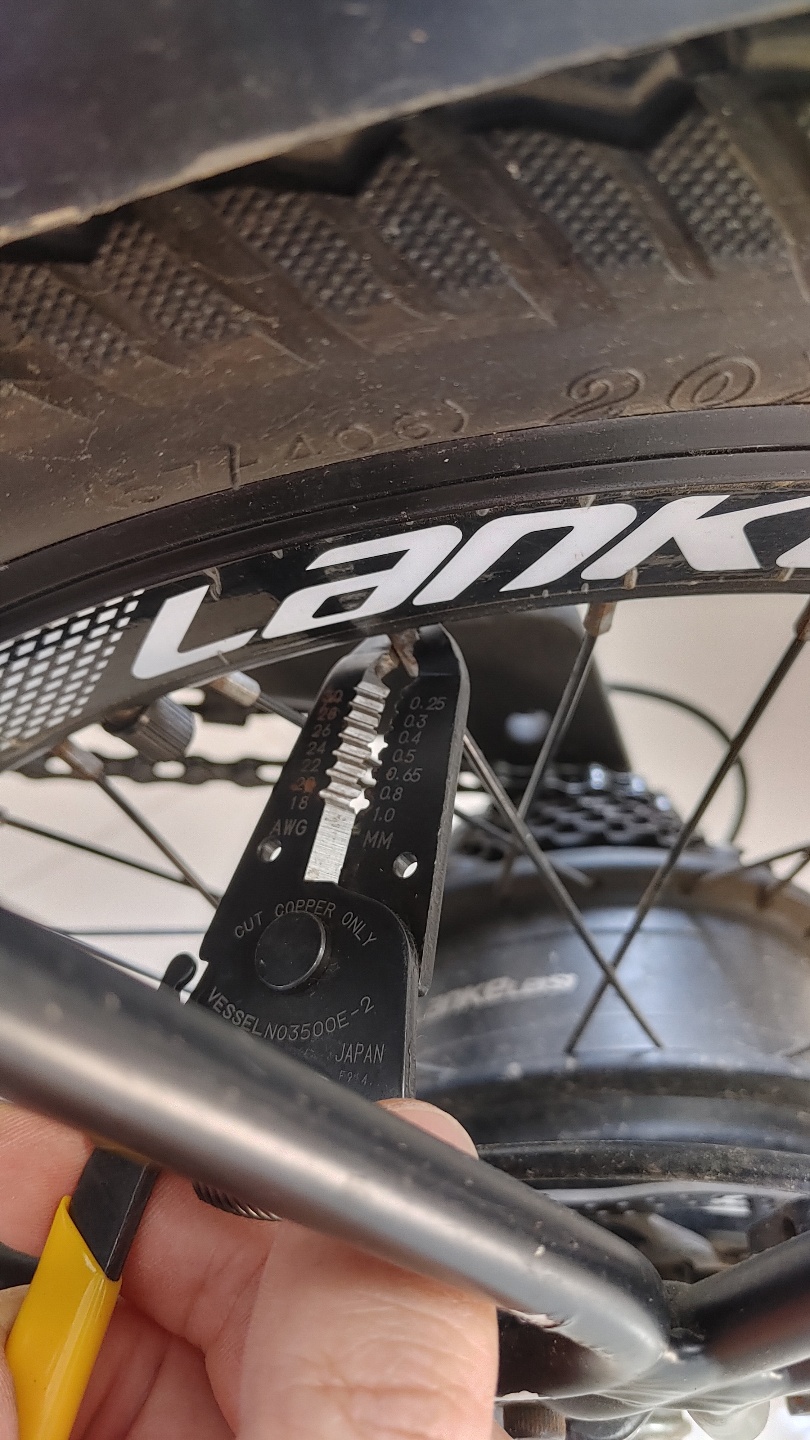

뒷 바퀴 이상 소음 해결책

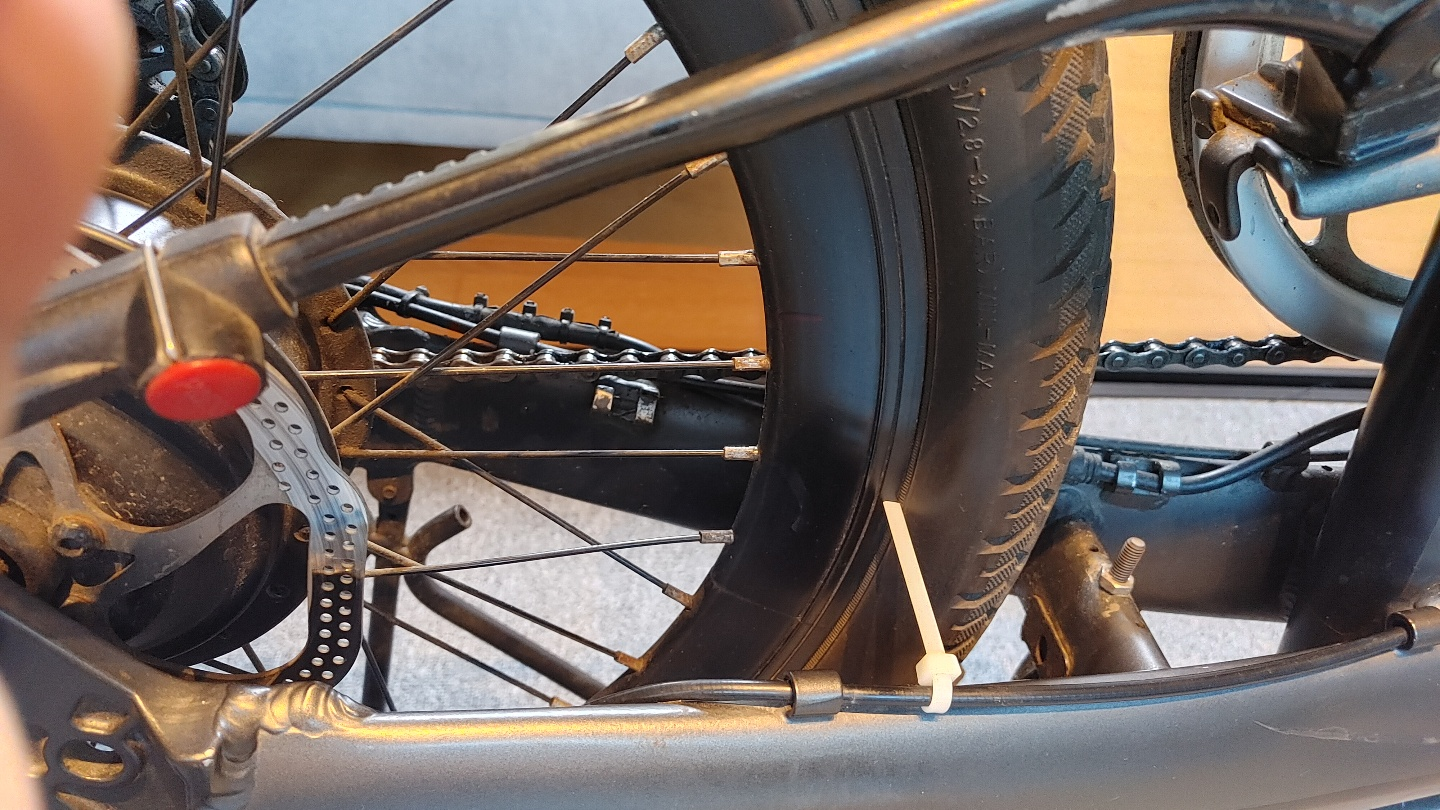

조임 작업 완료 후 림 밸랜스 확인 작업

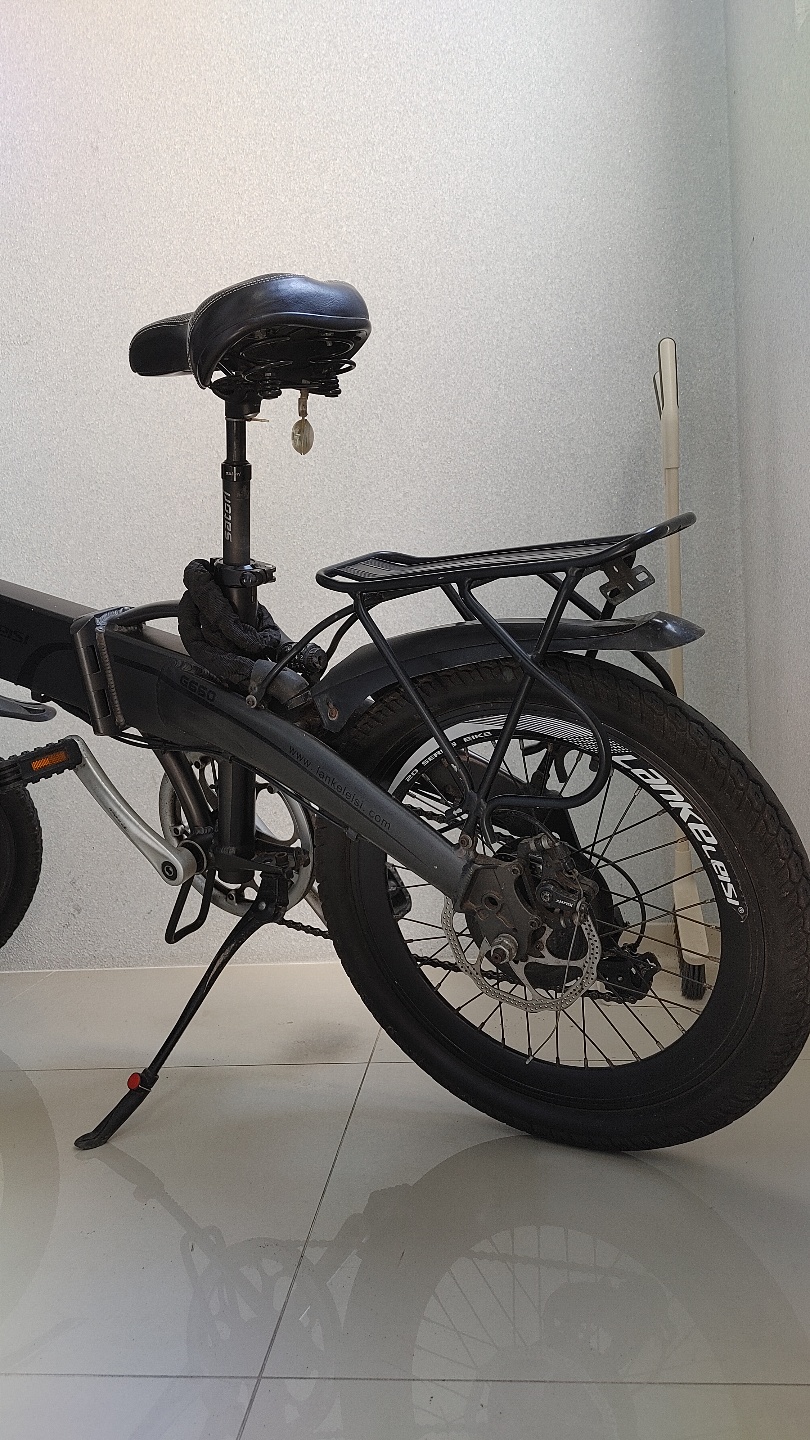

시운전 후 이상 소음이 사라진 G660

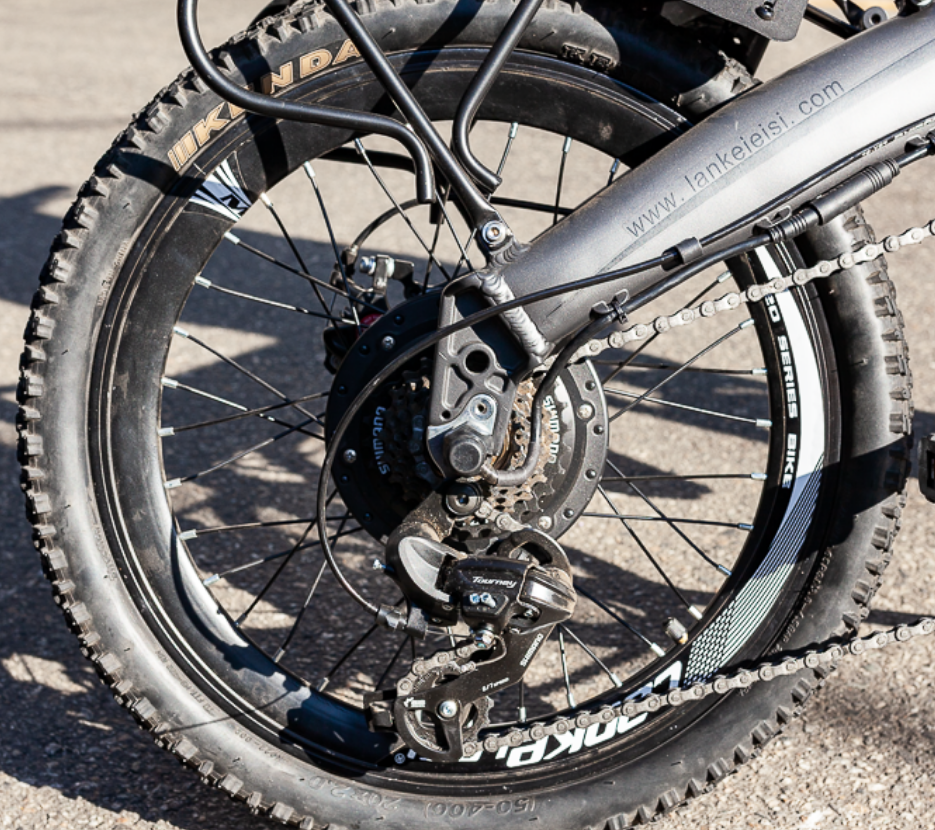

향후 스포크 교체시 G660용 스포크 구입시 참고

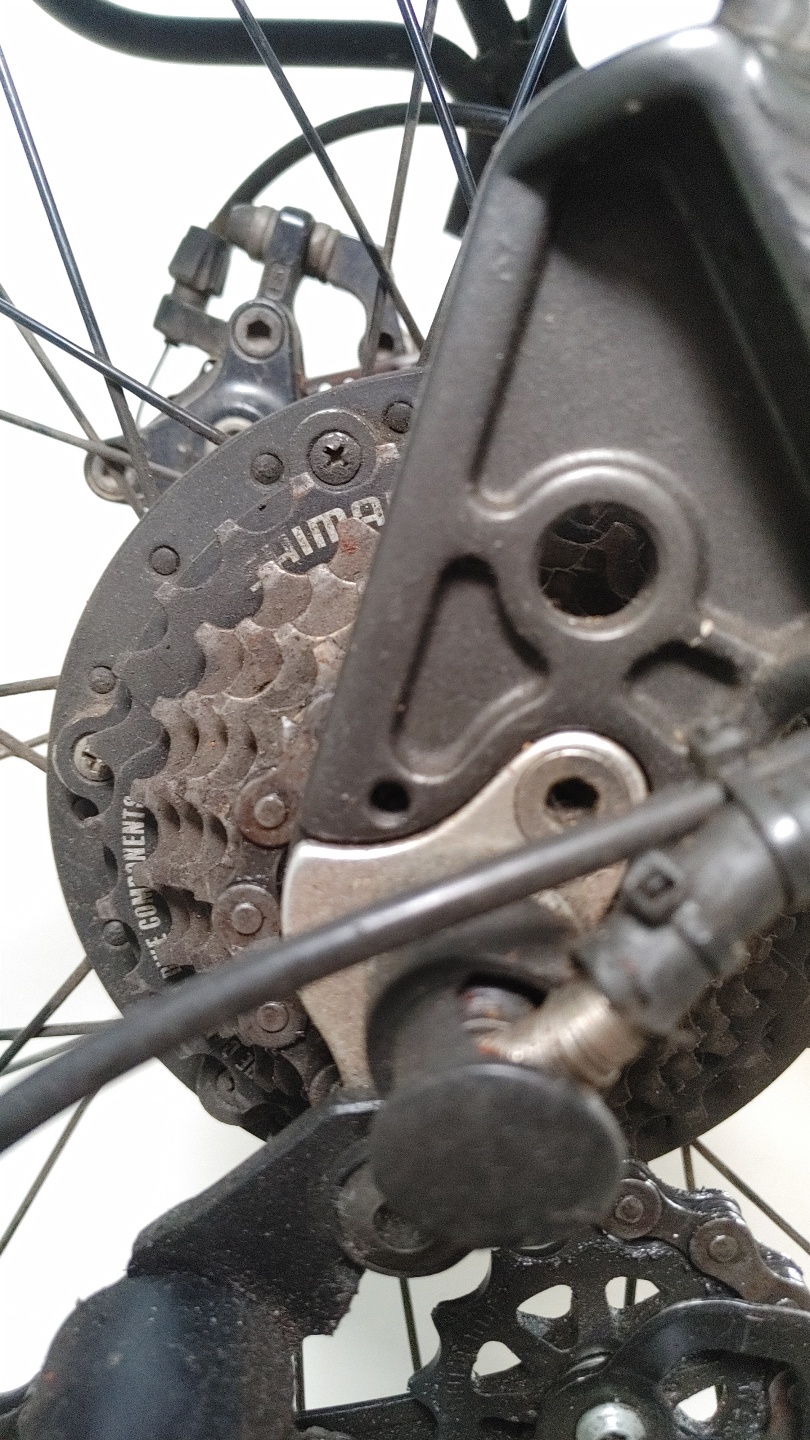

G660 허브 모터 직경 유추 : 사진을 보면 7단 기어 체결 볼트의 위치를 확인하자.

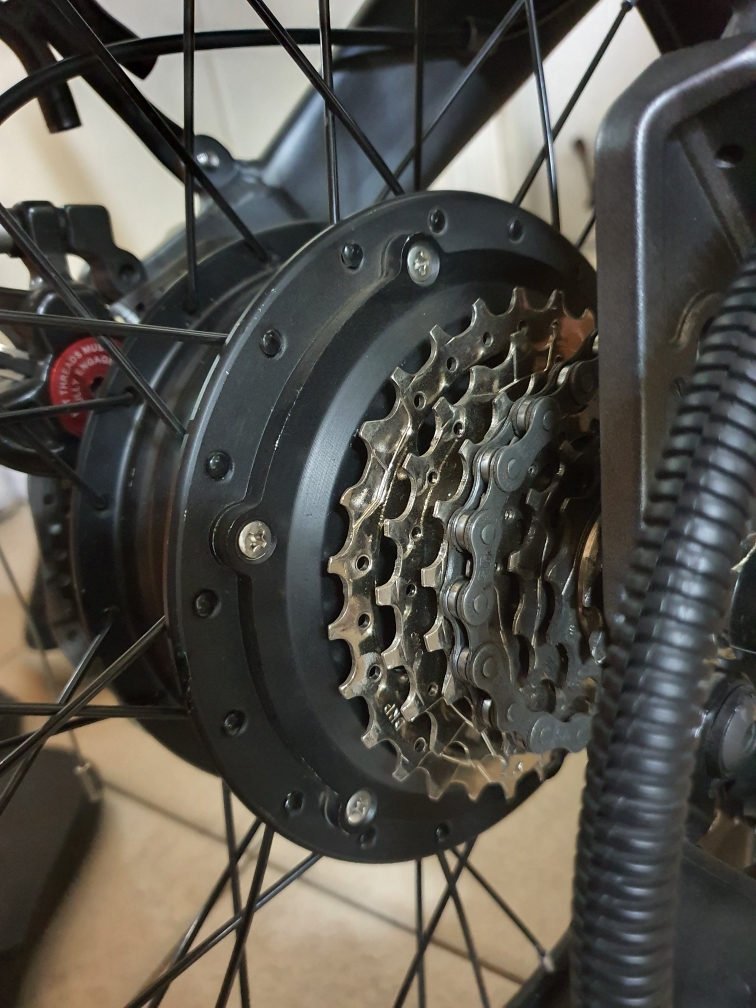

G660S 허브 모터 직경 유추 : 사진을 보면 7단 기어 체결 볼트의 위치를 확인면 G660과 확연히 차이난다.







G660S 허브 모터 직경 유추 : 사진을 보면 7단 기어 체결 볼트의 위치를 확인면 G660과 확연히 차이난다.
