BMW 530e 엔진경고등 이스타 진단(2)



차량 구입 3년이 다 되갑니다. 그동안 엔진 경고등이- 오늘 경고등 포함- 총 4차례 떴습니다.

첫 번째(연료탱크 센서 관련)는 깜짝 놀라 센터에 넣었고요. 두 번째는 떴다가 사라져 지나쳤고, 세 번째 작년(`24년 5월, 연료탱크 누설 관련)에 경고등이 떴고 이를 이스타 진단기로 분석후 해결했습니다.

오늘 7개월 만에 다시 네 번째 엔진 경고등(연료탱크 내 미세 공기 누설 관련)이 떴습니다.

오랜만에 장거리 이동해야하는데, 하필이면 꼭 오늘 같은날 애를 먹입니다. 이거 은근히 신경 쓰여서 BMW 정냄이가 조금씩 떨어지고 있습니다.

여하튼 경고등 뜬채로는 불안해서 운행이 어려우니 후딱 진단 및 조처해봅니다.- 약 15분 걸렸네요.

해당 오류에 대해 ISTA 진단 소프트웨어가 설치된 노트북을 차에 연결하여 처리했던 내용을 전해드립니다.

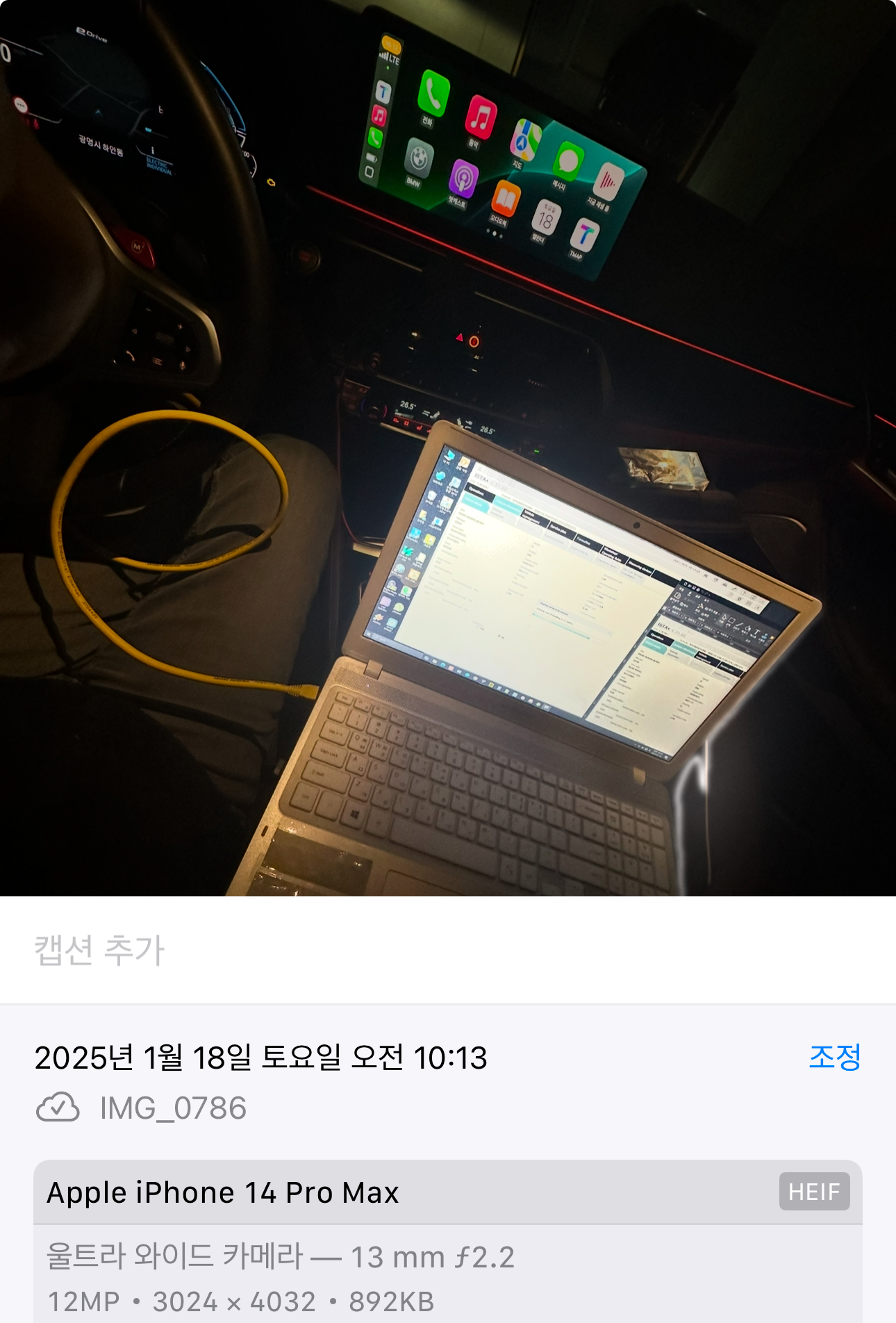

진단기 연결한 모습


※  진단 결과
총 14개의 오류 메시지 확인
현재 의미 있는 상태(yes) 메시지 4건
알 수 없는 상태(unknown) 메시지 7건 : 이 중 2개는 엔진 경고등
현재 의미 없는 상태(No) 메시지 3건

이전 24년 5월 진단 시 확인된 동일 오류 8건
실제 엔진 경고 등 외 새로 확인된 yes 오류 1건, unknown  오류 1건
 - Functional limitation of Connected Drive Headunit( yes)
 - HU-H : Back end certificates not valid(unknown)

※ 엔진 경고 오류 내용
21B00C :  information fuel tank ventilation system, micro-leak : greater than 0.5 mm
806027 : Fuel tank vent system, micro-leak : Leakage larger than 0.5 mm


※ Fuel tank vent system
일반적으로 연료 탱크 통풍구는 필요에 따라 공기가 탱크 안으로 유입되도록 설계되어 폭발, 파열 또는 유출로 이어질 수 있는 압력 또는 진공의 축적을 방지합니다.


이번 진단 요약


※ 참고
yes : 문제가 그대로인 상태, No : 예전에 있었지만 지금은 없는 상태, unknown : 알수 없음

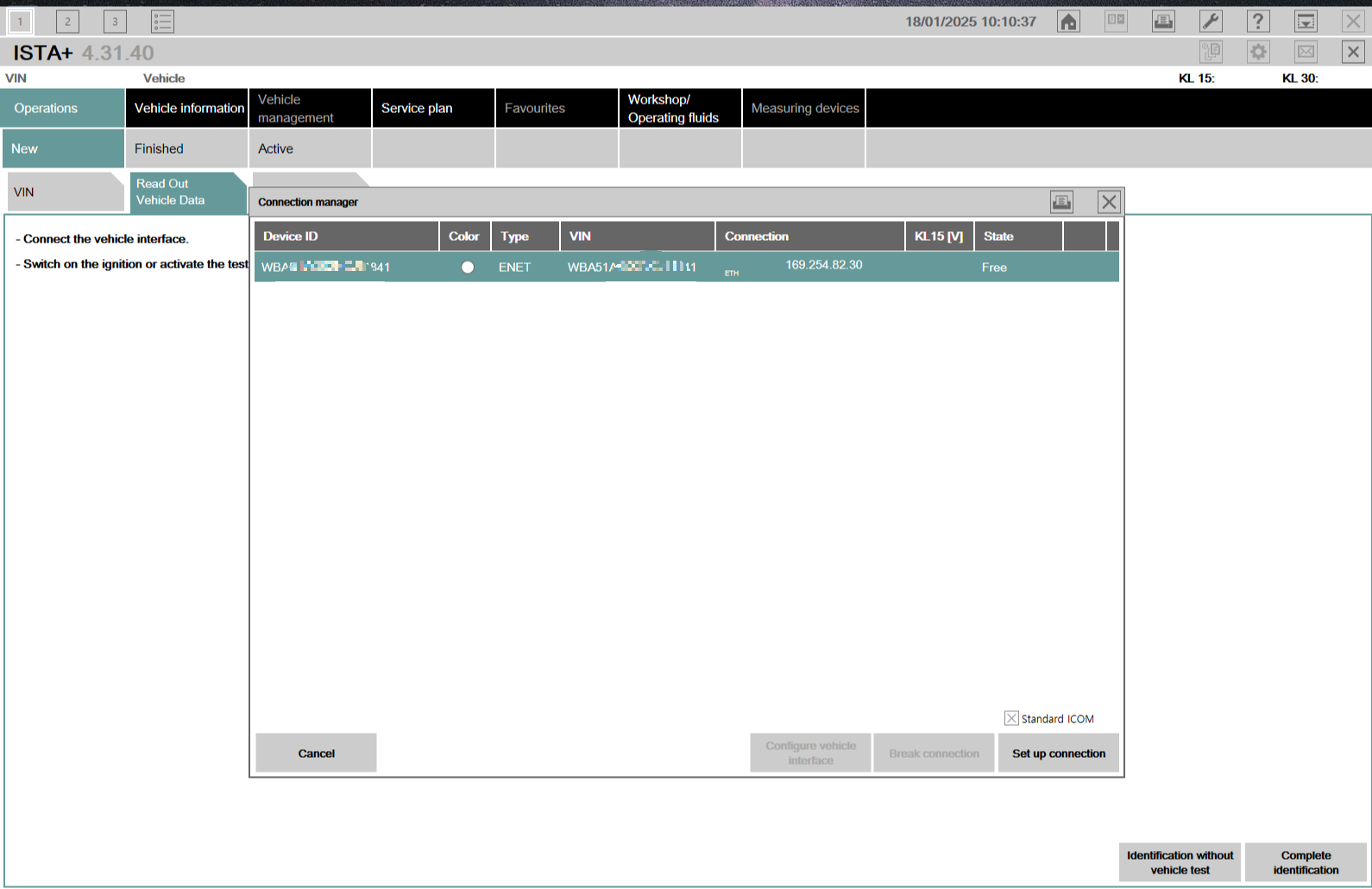

진단 시작을 위해 오른쪽 하단 버튼을 이용한다

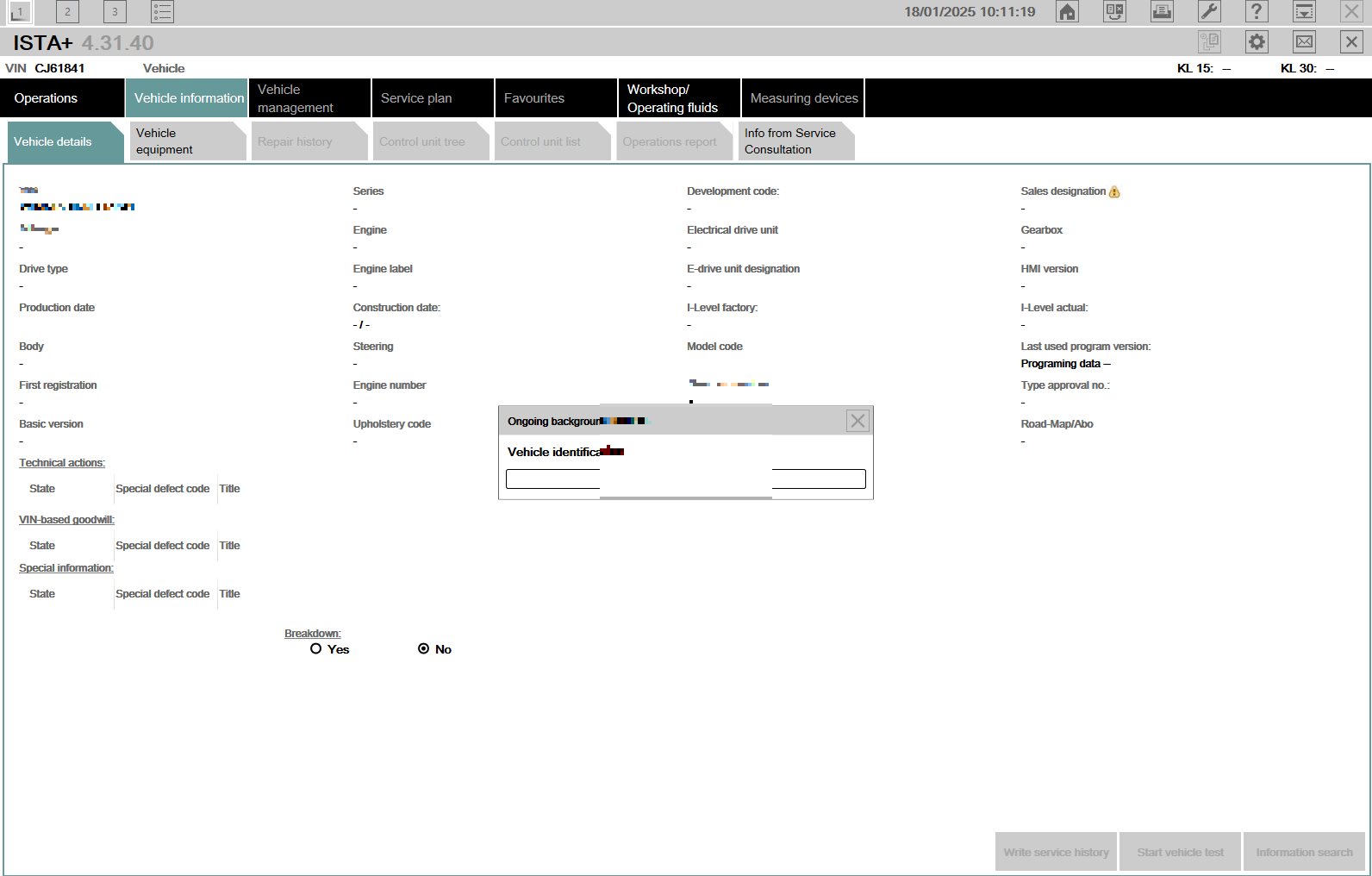

진단이 시작되면 다음과 같은 화면으로 전환된다.

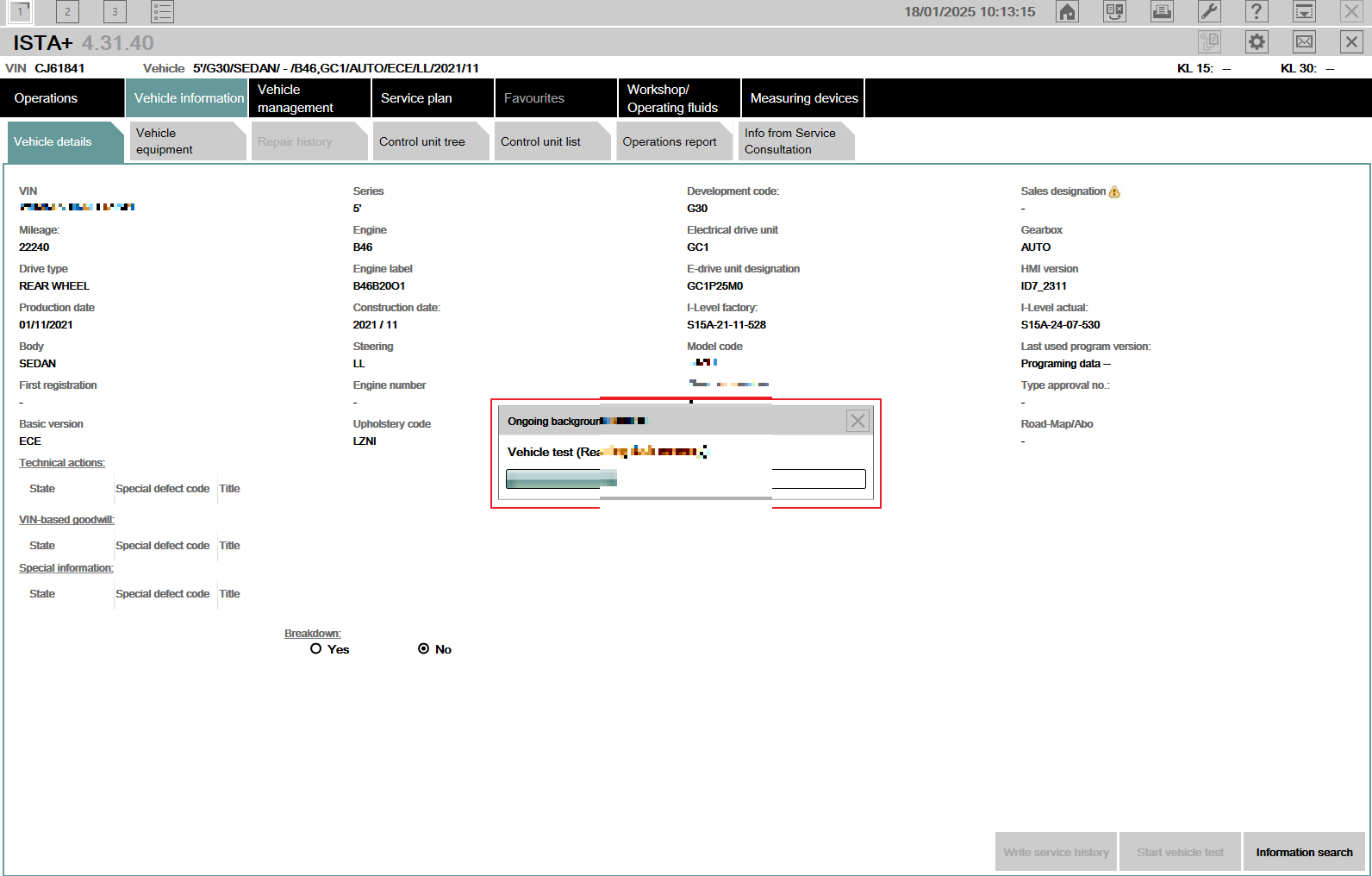

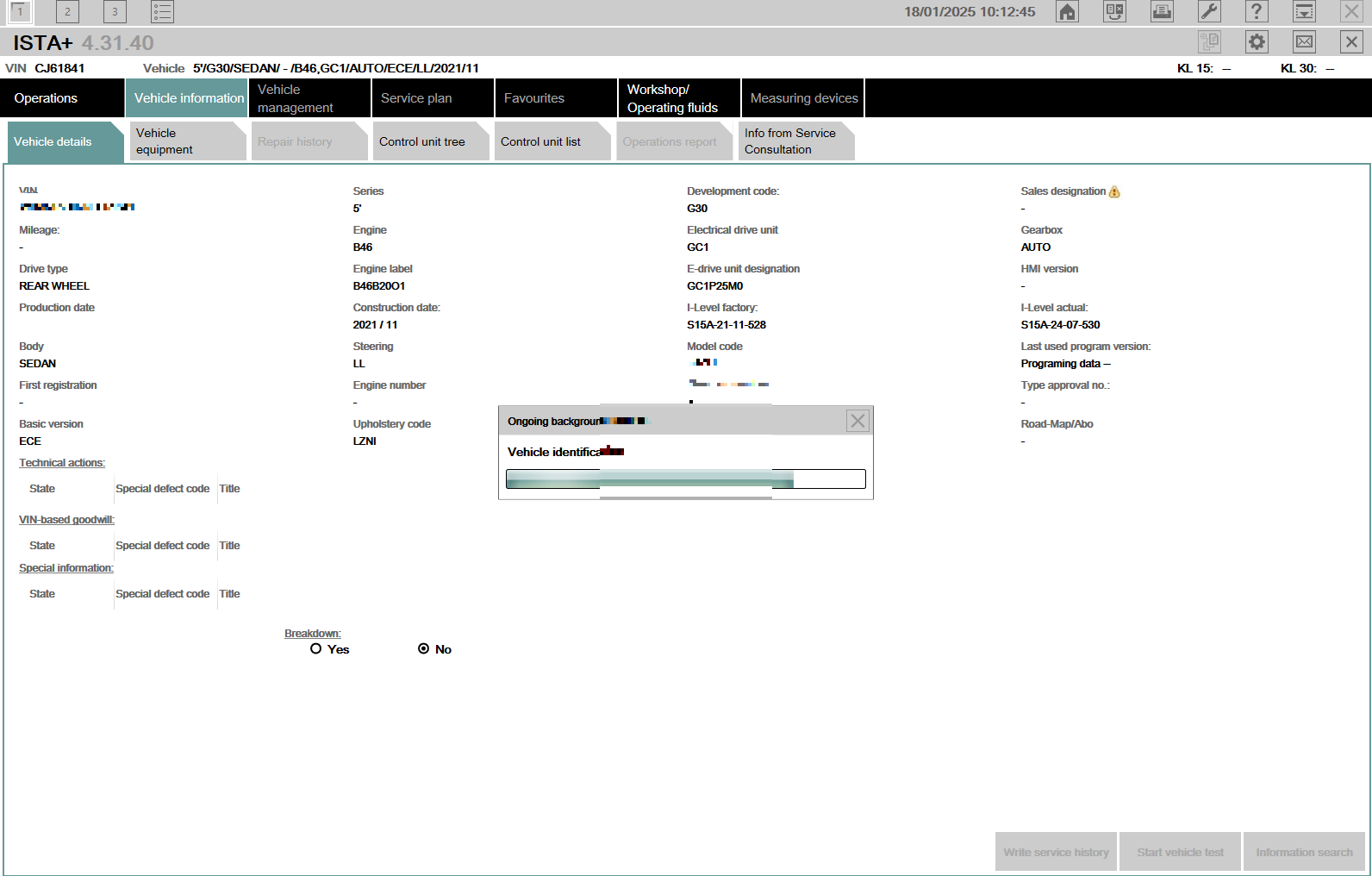

진단이 시작되면 진행 바가 바뀌면서 진행되는 모습 (약 5분 남짓 걸린다.)

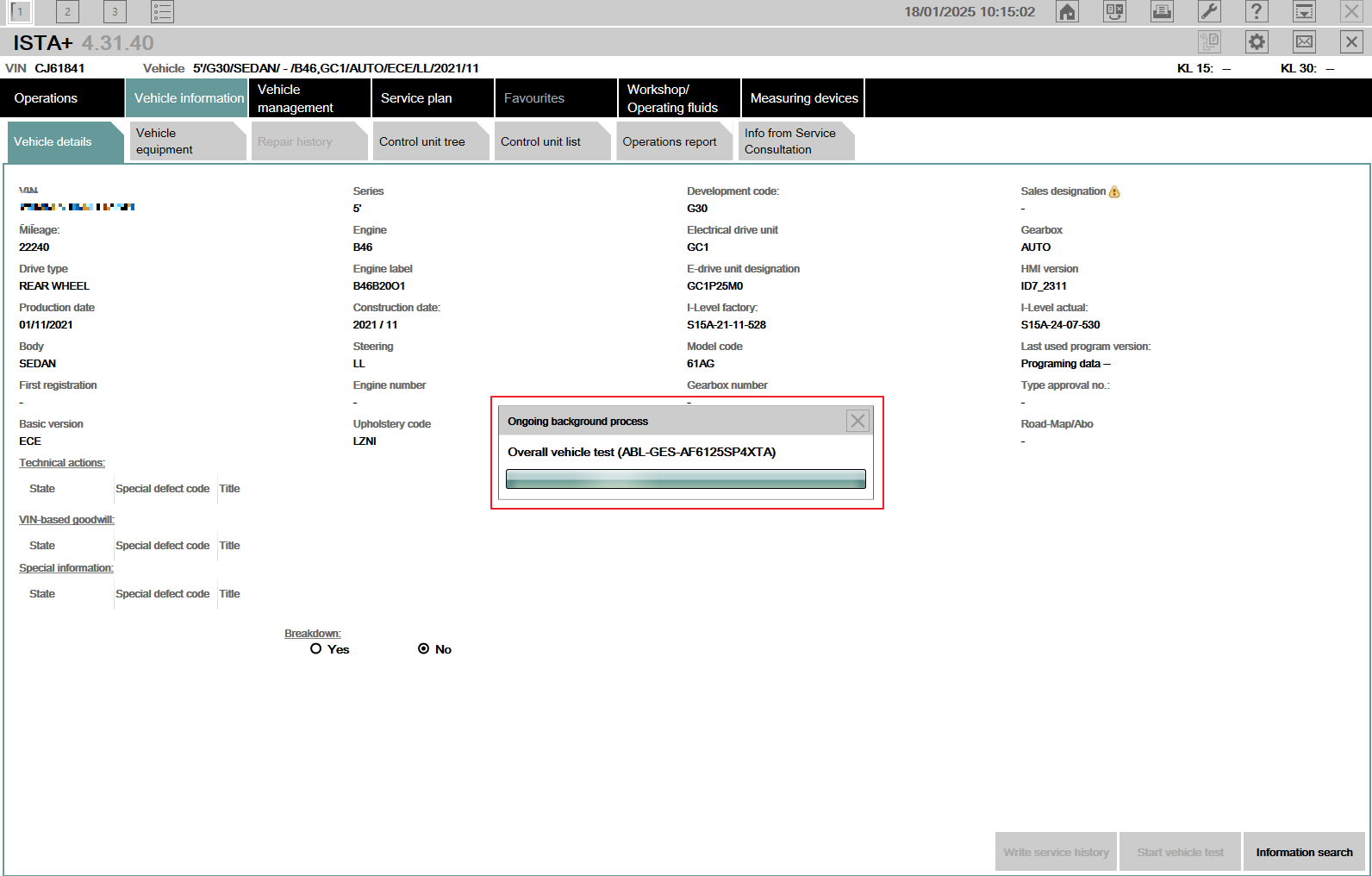

붉은색 박스에 진단 진행현황이 보인다.




붉은색 박스에 진단 진행현황이 보인다.

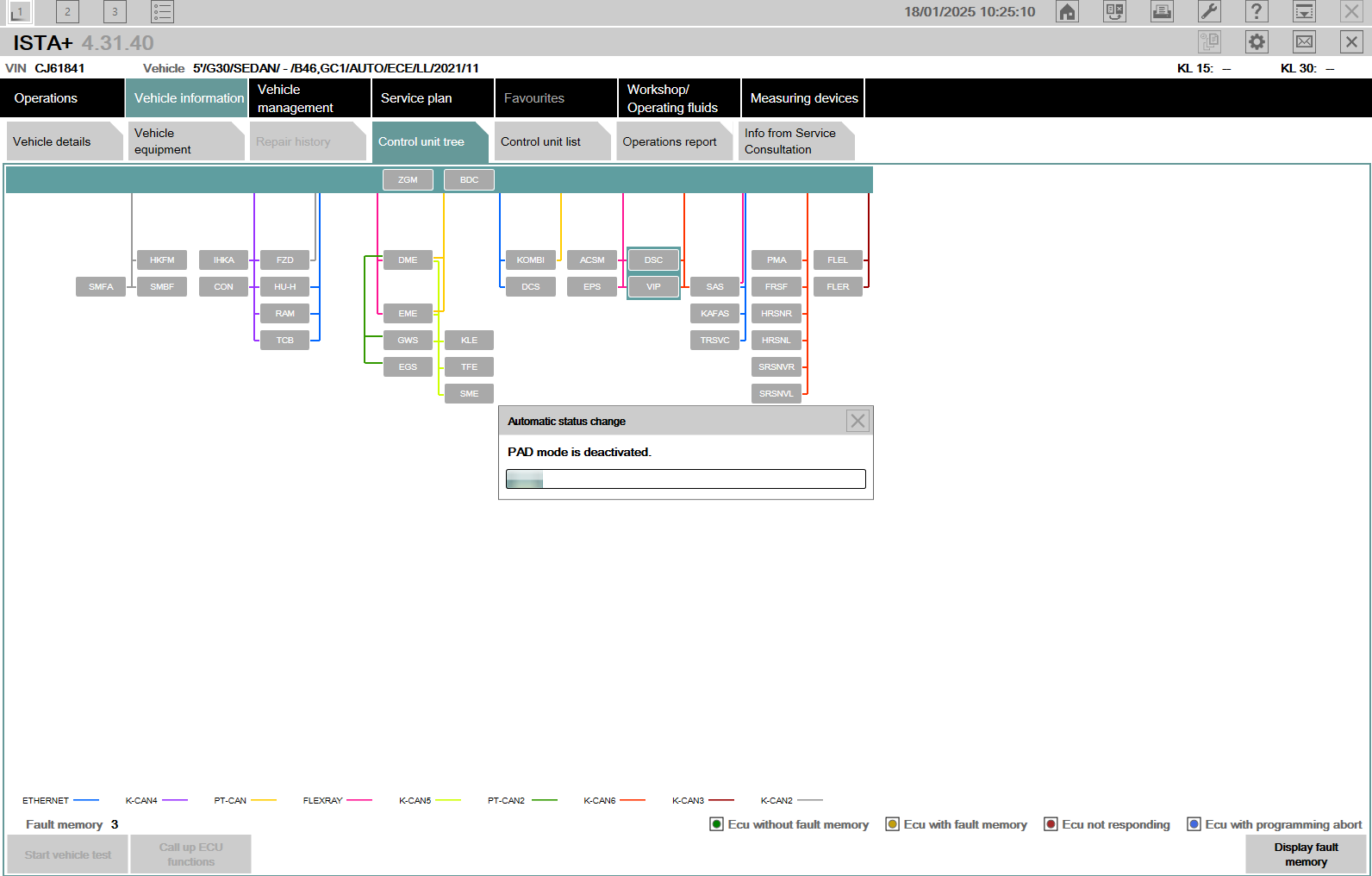

진단이 거의 마무리 단계에 보이는 진행

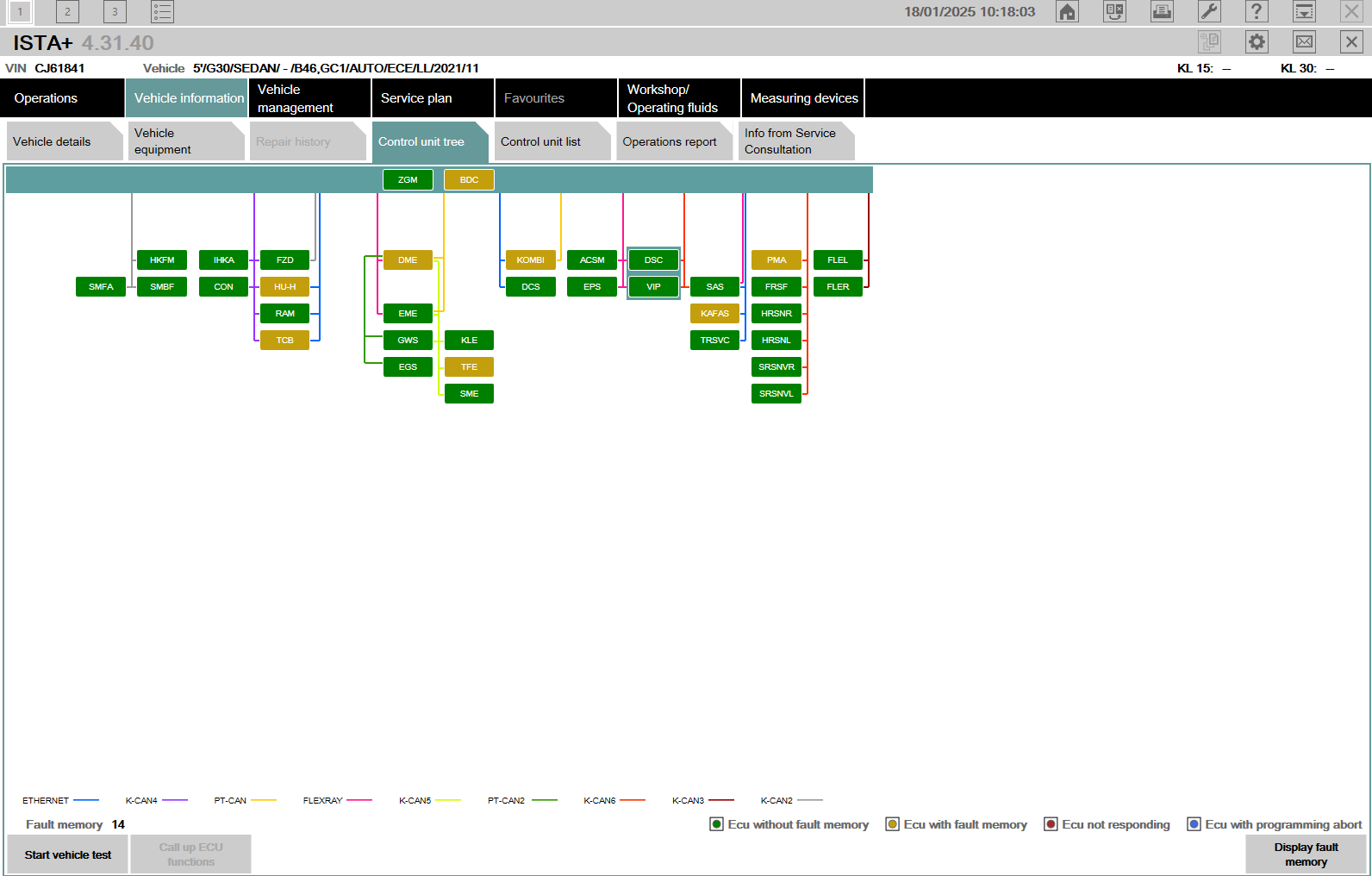

전체 아키텍처 중 경고가 있는 부분을 보여주고 있다

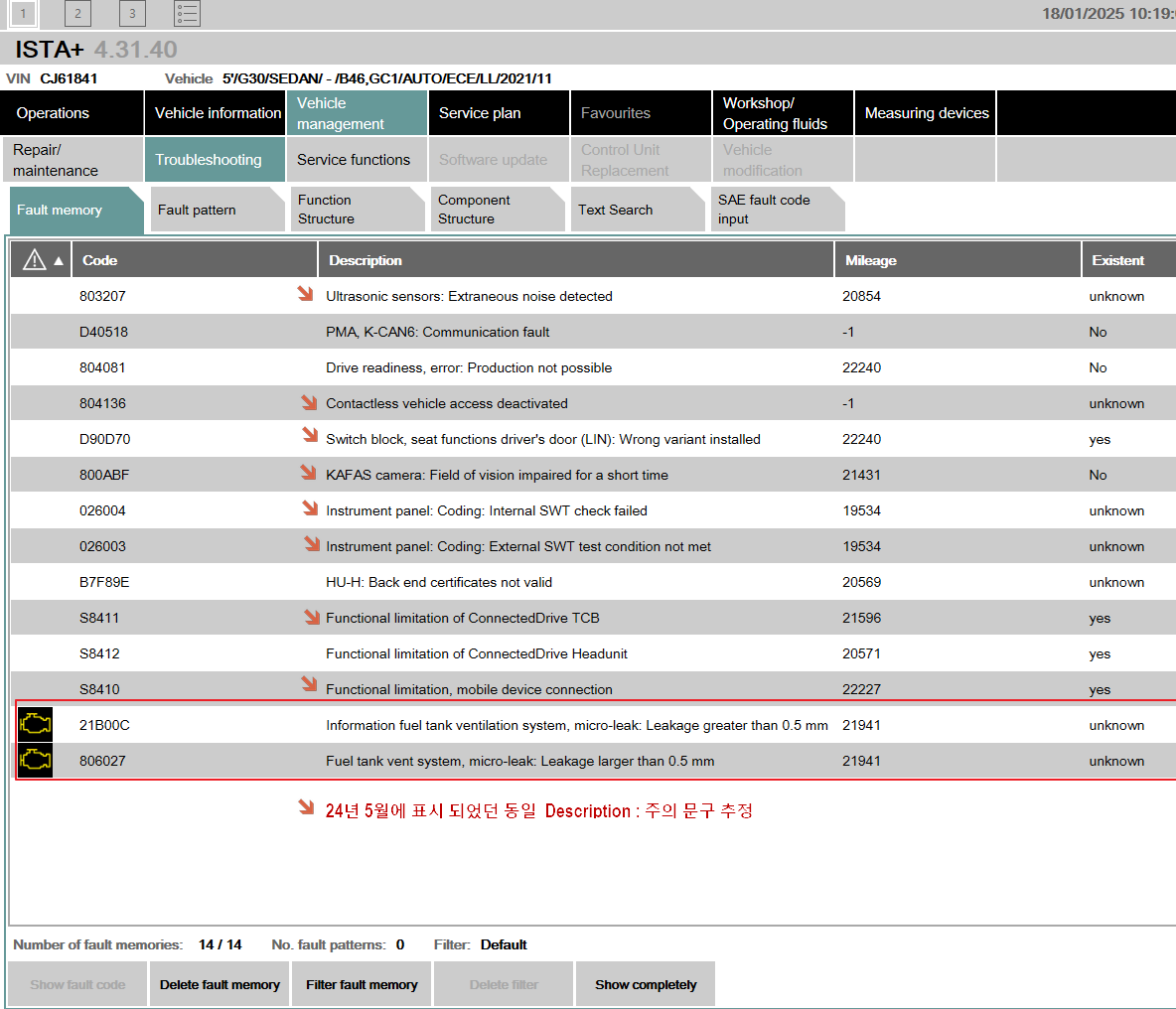

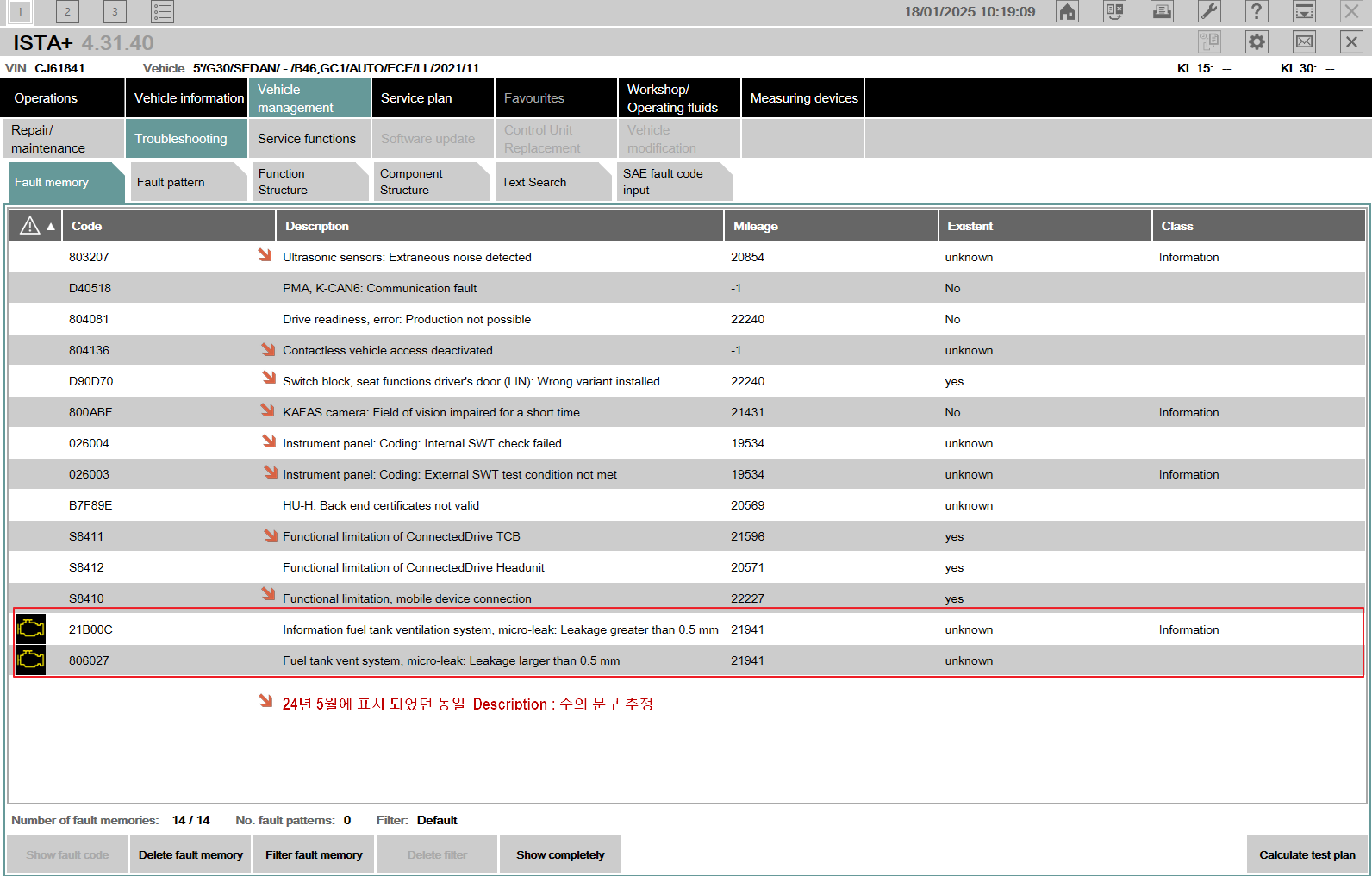

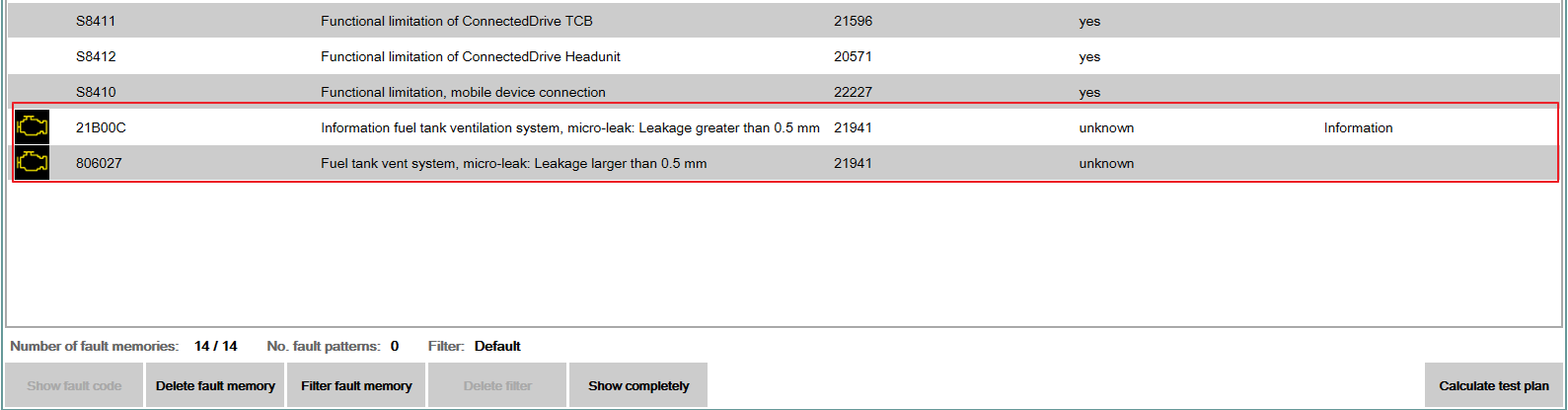

14개의 이상 메시지를 볼 수 있고 붉은색 박스와 같이 엔진 경고등 관련 내용을 확인한다.

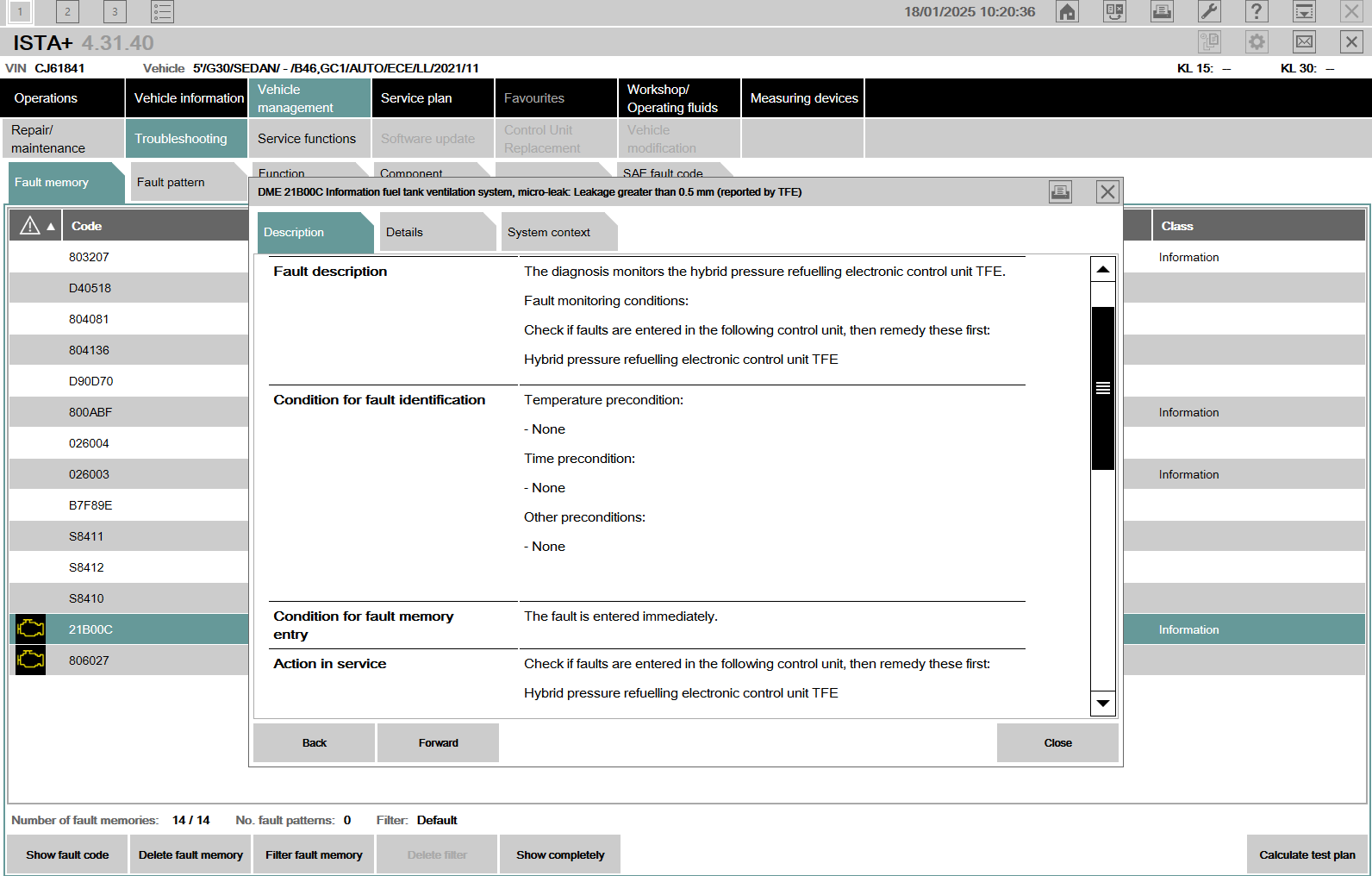

해당 오류를 더블 클릭하면 요약 정보를 확인할 수 있다

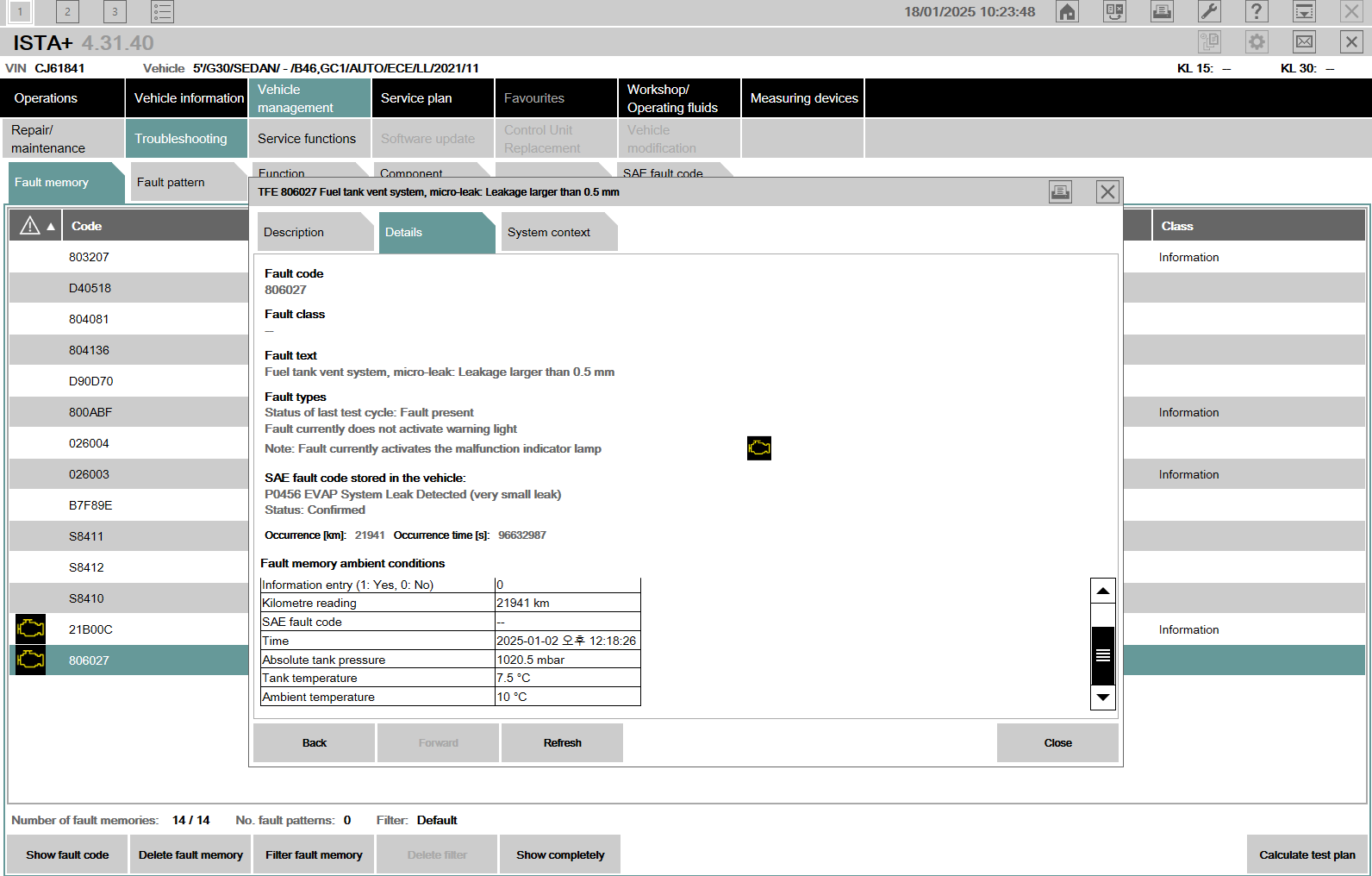

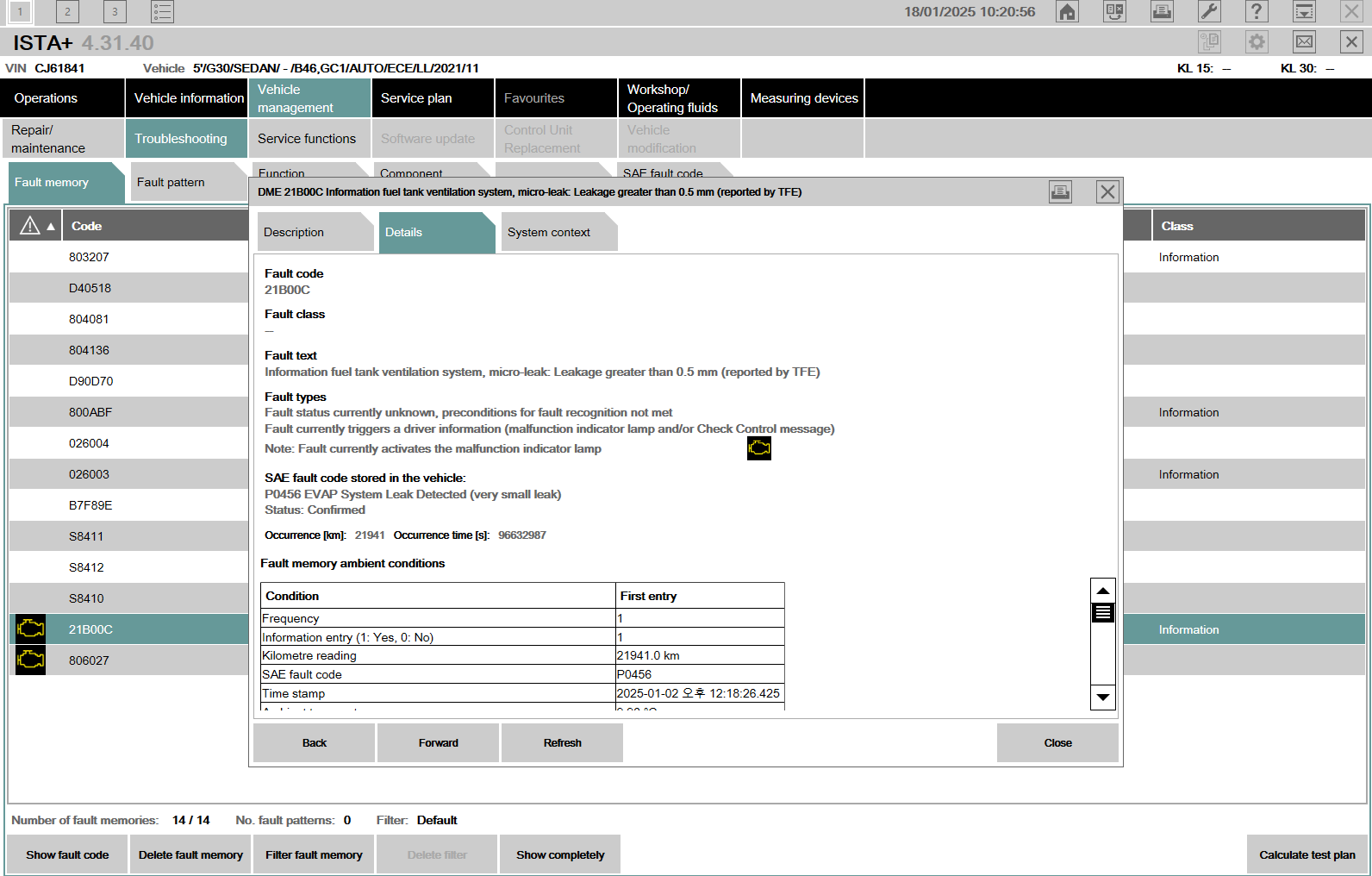

해당 오류를 더블 클릭하면 상세 정보(오류가 뜬 날짜를 보고 언제 떴는지 확인)를 확인할 수 있다: 기타정보 공교롭게도 엔진/브레이크 오일 교체를 위해 구로서비스에 입고한 시간(12시 5분 전후입고)과 일치한다. 따라서 서비스 센터 입고시 뭔가 조처를 하는 과정에서 발생한 이벤트(12시 18분 발생)로 강하게 의심 할 수 있다.

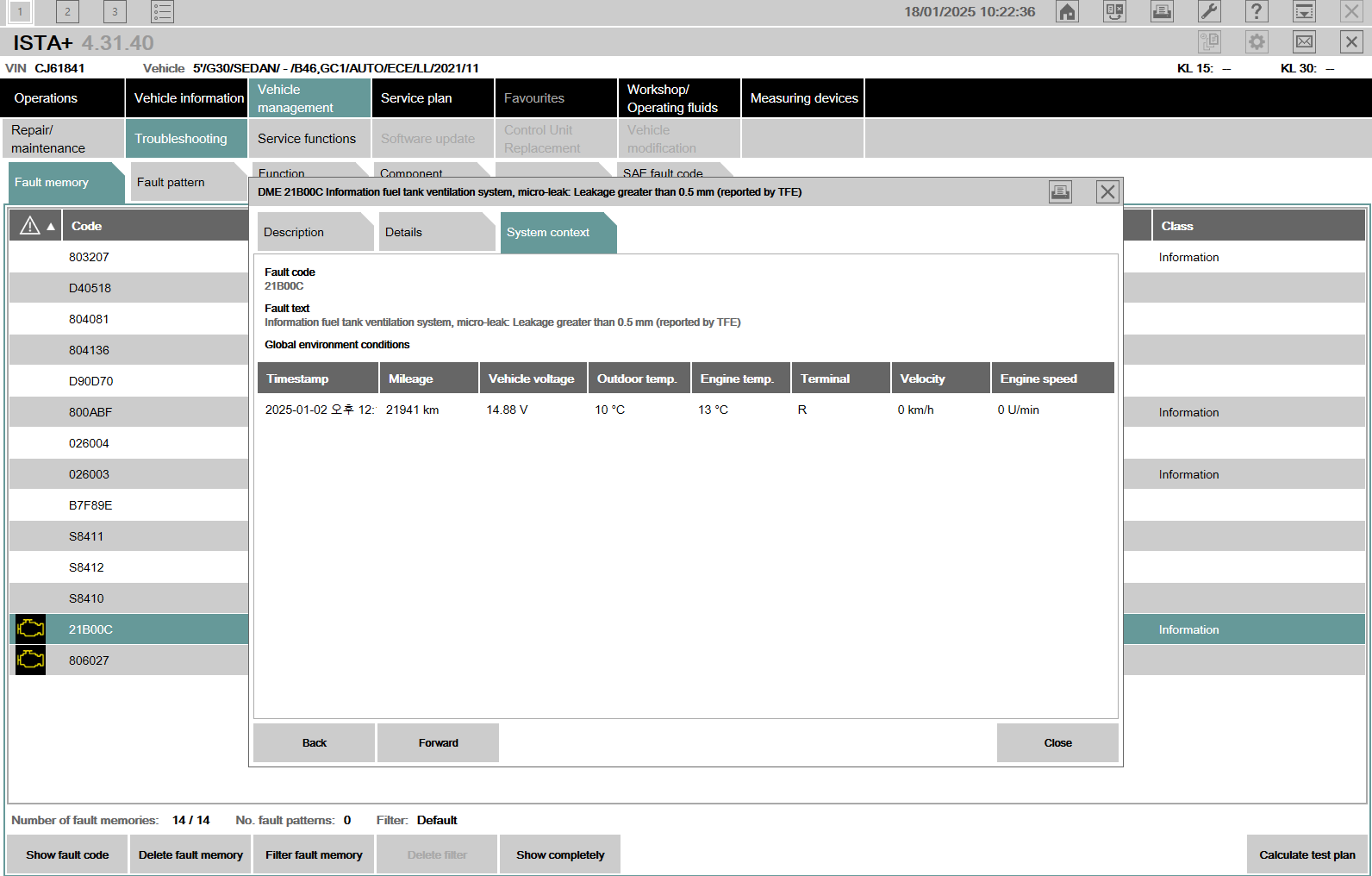

오류 상세 정보 마지막 탭

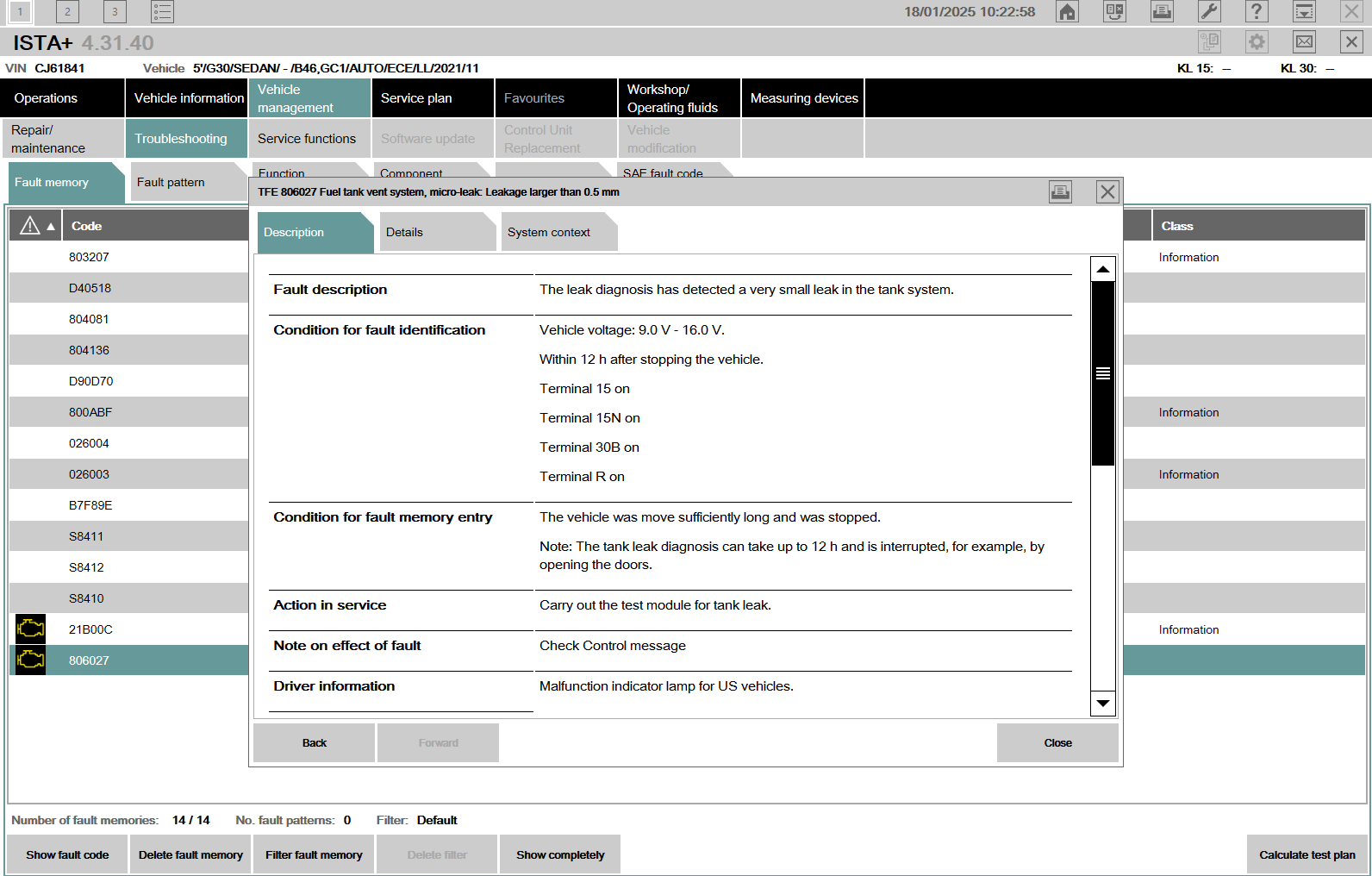

두번째 엔진 경고등에 대한 내용도 확인한다.(연료 탱크 안에 매우작은 누설 감지) : 탱크 누출 진단은 최대 12시간이 걸릴 수 있으며 예를 들어 문을 여는 등의 이유로 중단됩니다. 라는 설명이 있음








어떤 이벤트로인해 연료탱크 미세 누설이 감지됨으로 판단하고 에러삭제

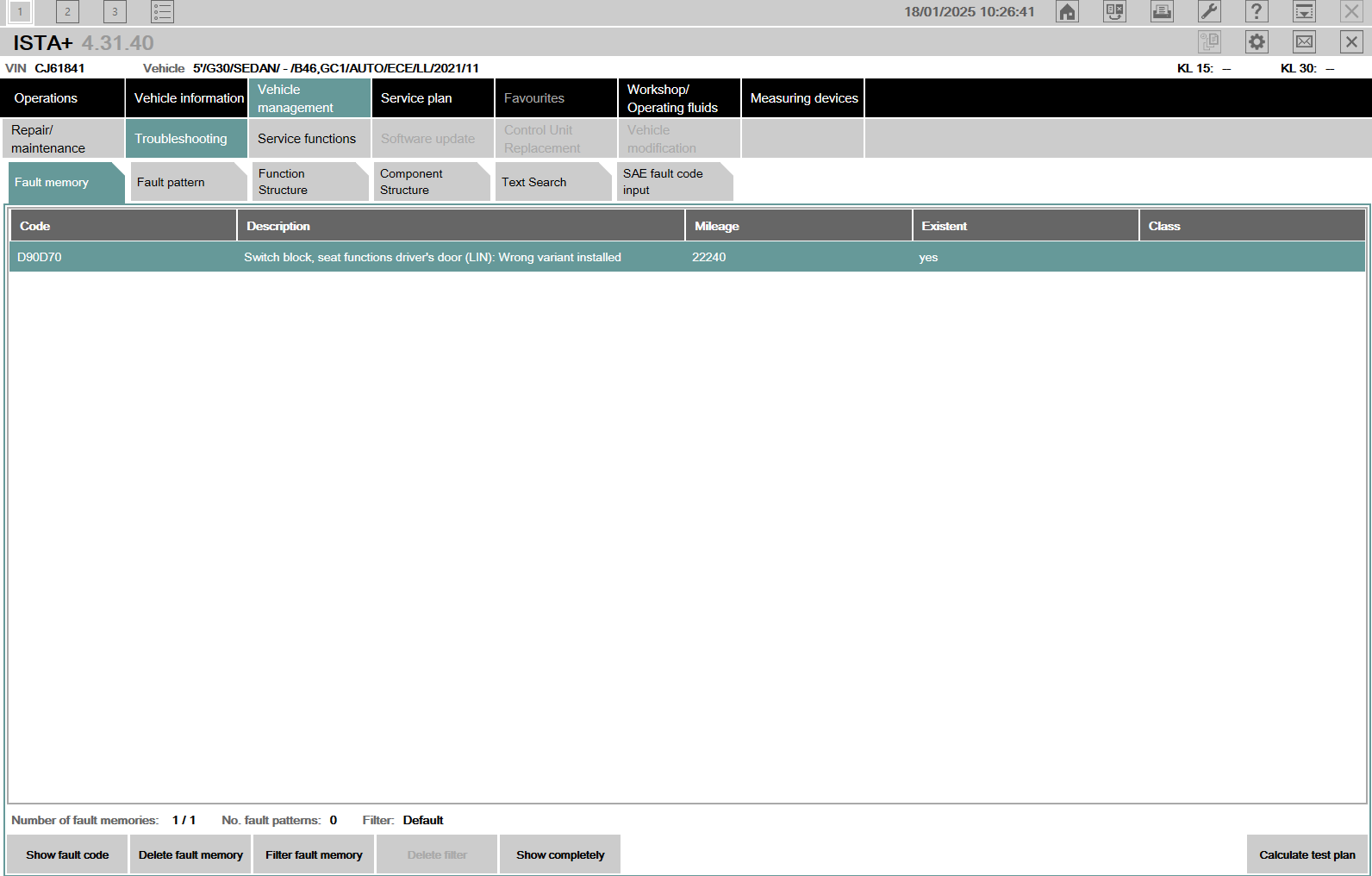

삭제 후 1개 남은 오류 메시지

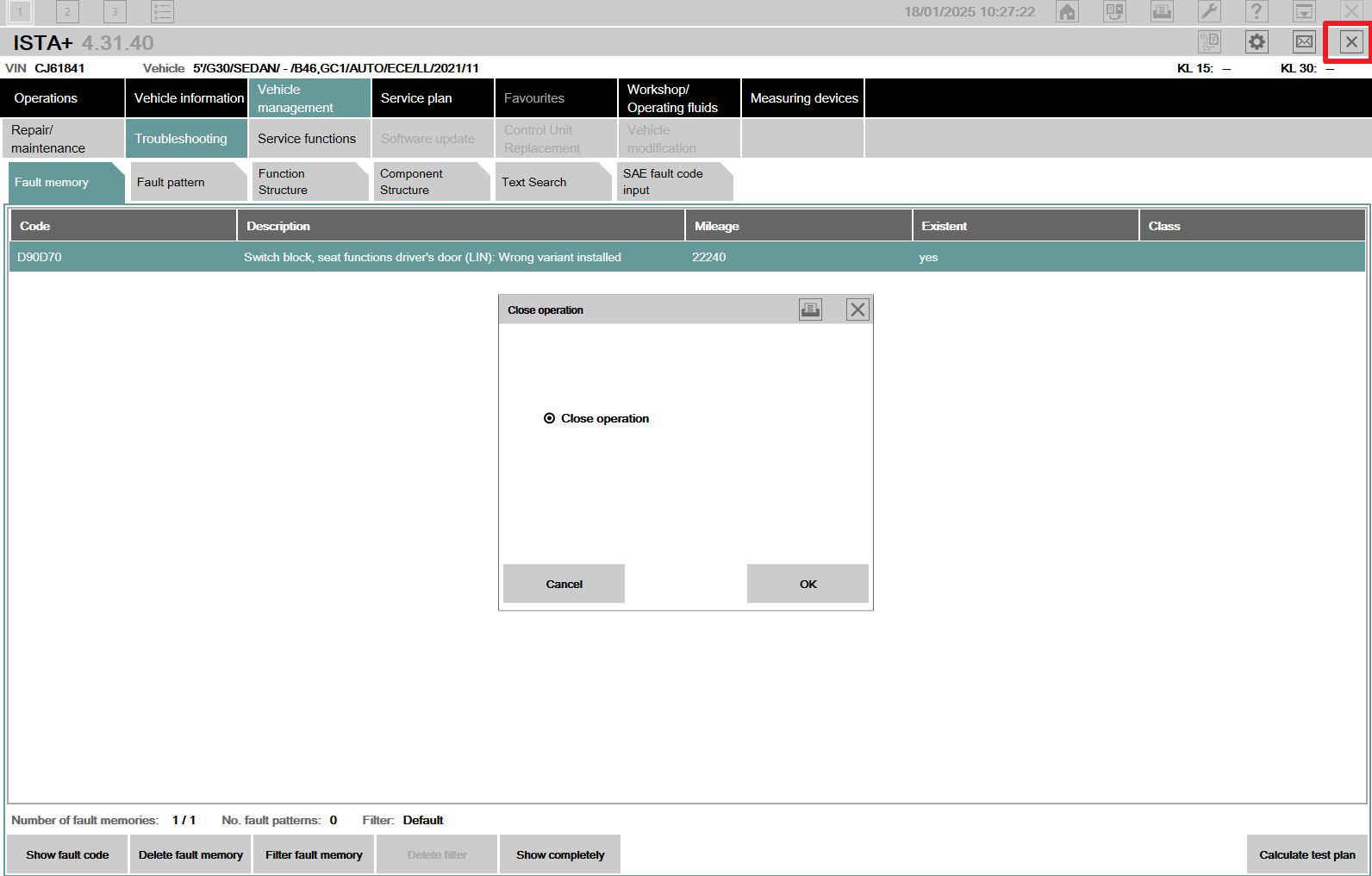

우측 상단의 창닫기를 눌러 진단을 종료한다.



향후 동일 오류가 발생한다면 아래 문제와 동일

※ Fuel tank vent system 부품교체 관련 자료

https://youtu.be/YxuBJ6_BS_A?si=M9T-gav_AVyJwwyt





https://youtu.be/VXV-eFULi5k?si=rBORrzAsAd285yzI
