젠틀맨 스위치 자가교체 사례를 공유하고자 합니다.
기존 방법과 다른점은 원래 사용하던 스위치를 온전히 살릴수 있는 방법입니다.
기존에 유튜브나 웹 검색에 나오는 자료는 거의 대부분이 기존 스위치를 못쓰게 만드는 방법입니다.

하지만 여기 기존 스위치를 살리는 방법이 포함된 작업순서 입니다.

※ 준비물
마스킹 테이프, 다이소 1000
비머코드, 6.6만
젠틀맨 스위치, 16.3만
헤라(집에 있던것)
장갑
작은손

코딩 포함 약 15 분정도 걸려서 작업 완료하였습니다~

1. 마스킹 후 헤라를 활용하여 스위치 커버 제거
2. 기존 스위치 안쪽으로 밀어서 분리
3. 고정클립 반대방향이 되게끔 손으로 안쪽공간에서 뒤집는다.
4. 왼쪽 부터 비스듬히 꺼집어낸다.
5. 클립 간섭없이 꺼낸후 신규 젠틀맨 스위치로 교체

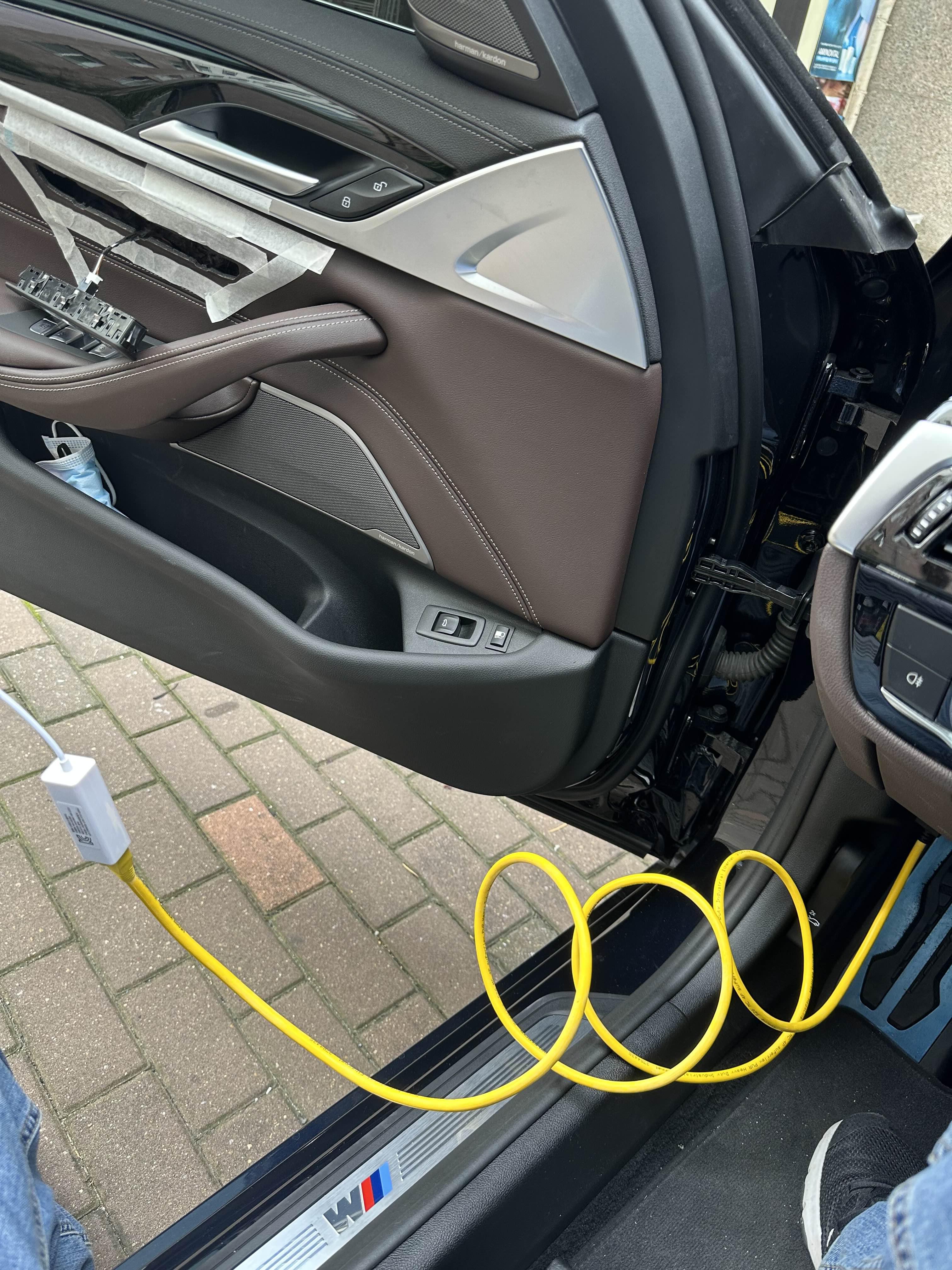

6. 젠틀맨 스위치 조립전 비머코드 작업 한다.
    (운전석 조수석 각각 코딩한다.)
7. 코딩 후 작동 확인 한다.

바로 작동은 안되었는데 잠금후 약 15분정도 후에
다시확인하니 정상작동


상세 작업순서

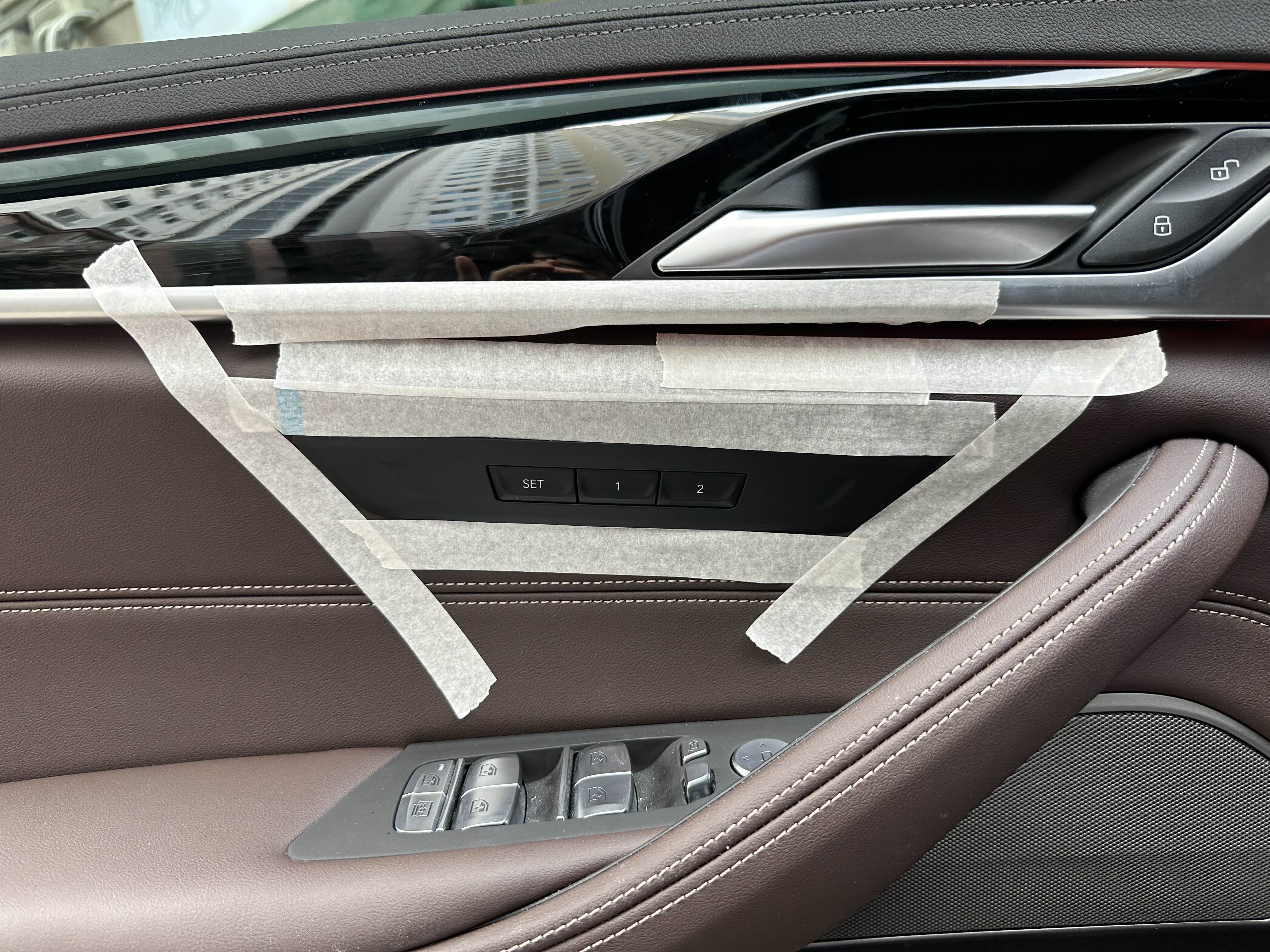

1. 다이소에서 구입한 마스킹 테이프를 이용해 아래 사진과 같이 넓게 붙여줍니다. 작업하고 보니 넓게 붙이길 잘했습니다. 왜냐하면 자세를 틀다보면 생각보다 넓게 걸리적 거립니다.

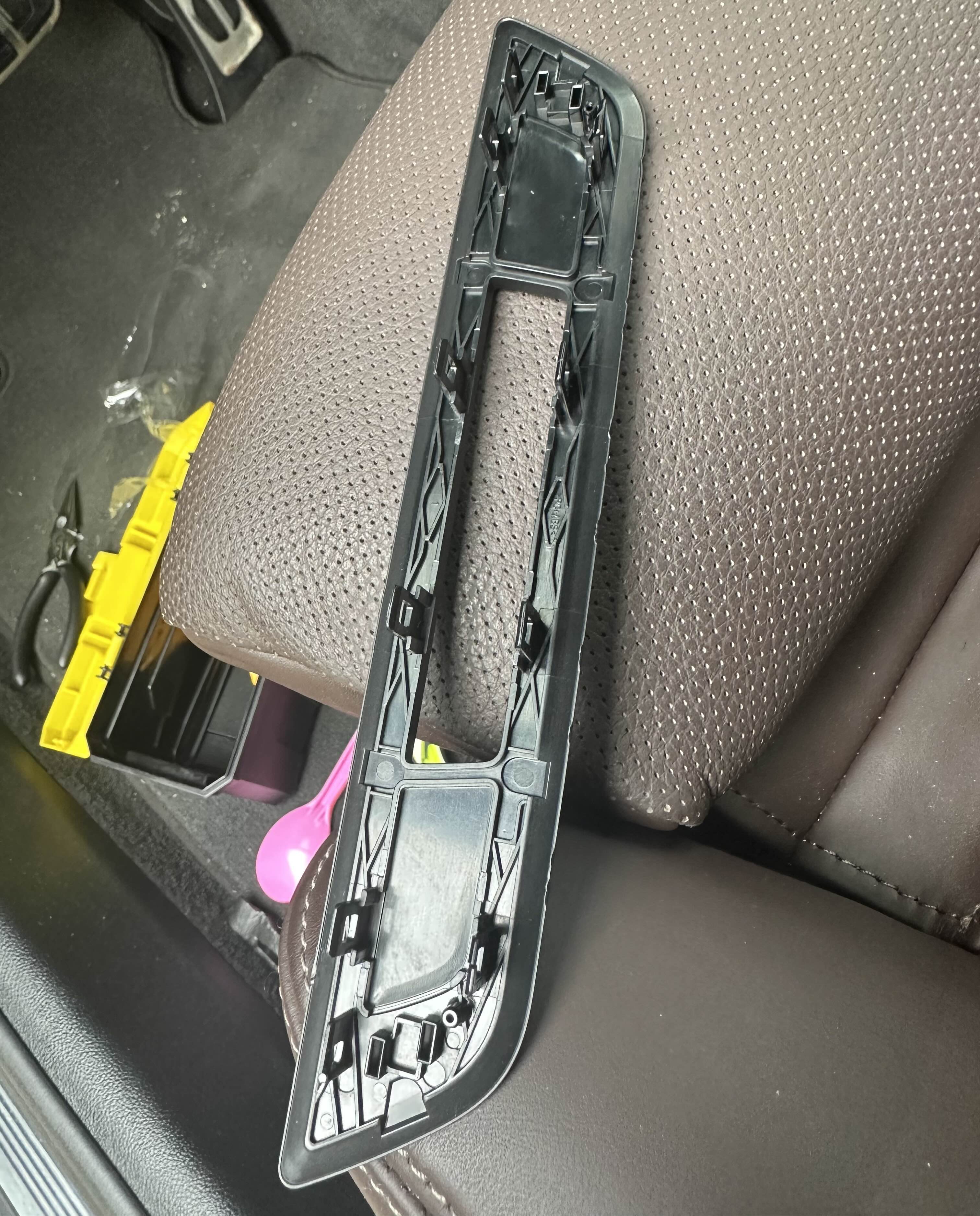

2. 헤라를 이용하여 외곽 커버를 벌려서 제거한다. 이 작업은 쉽죠.

3. 기존 부품을 안쪽으로 밀어 넣어 고정을 해제한다.
아래 사진 붉은색 표시 부분을 양손엄지로 안쪽으로 밀어내면
툭 하며 분리된다.

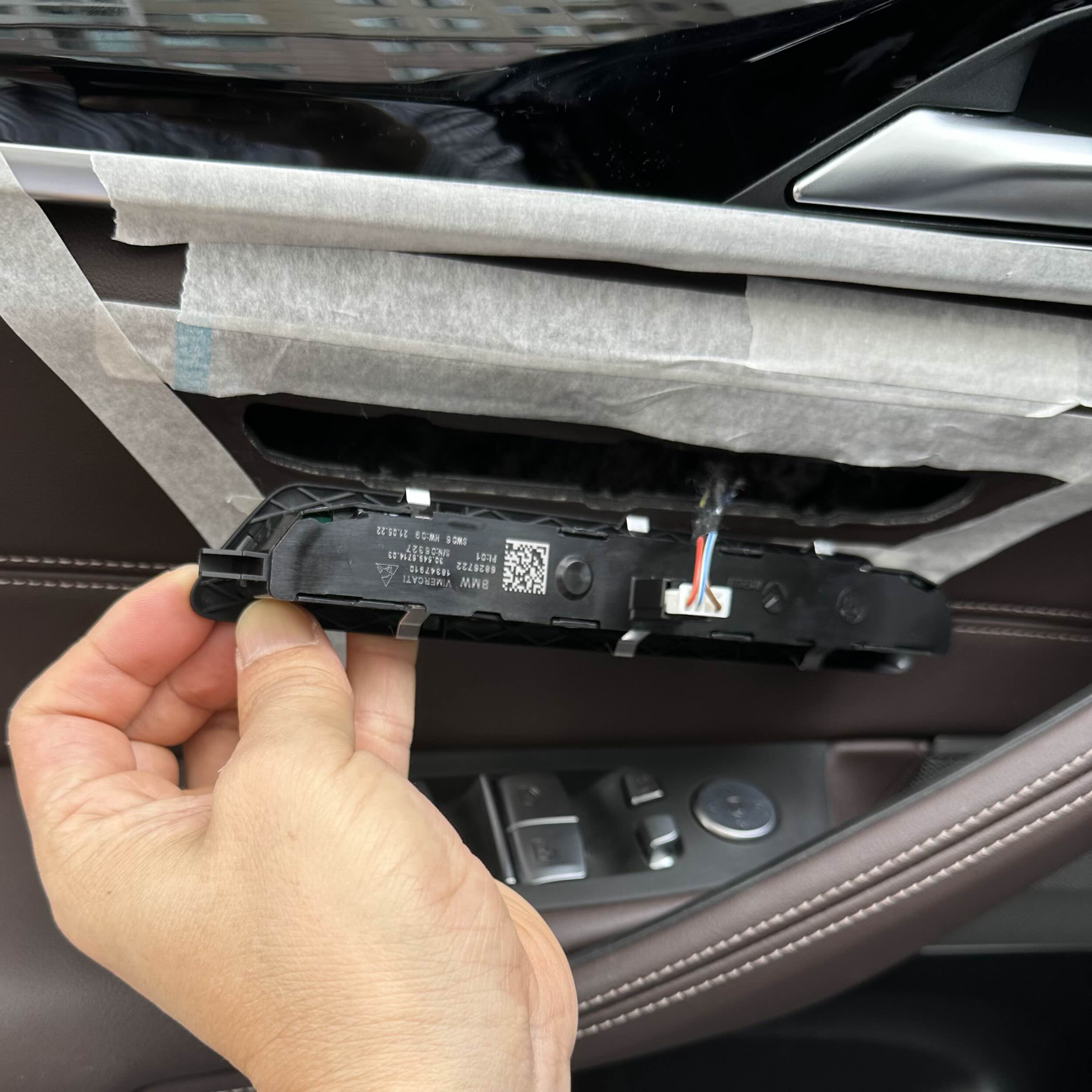

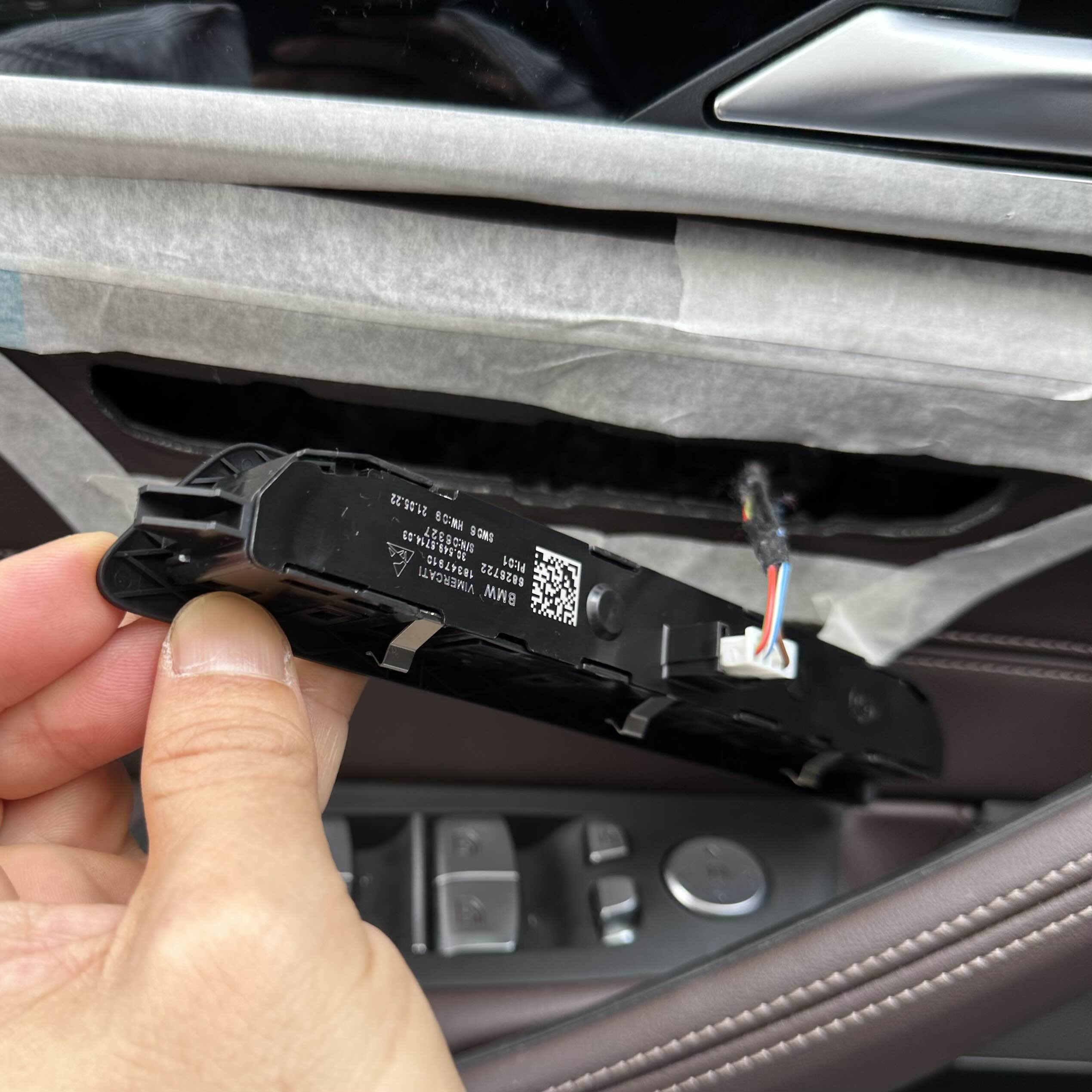

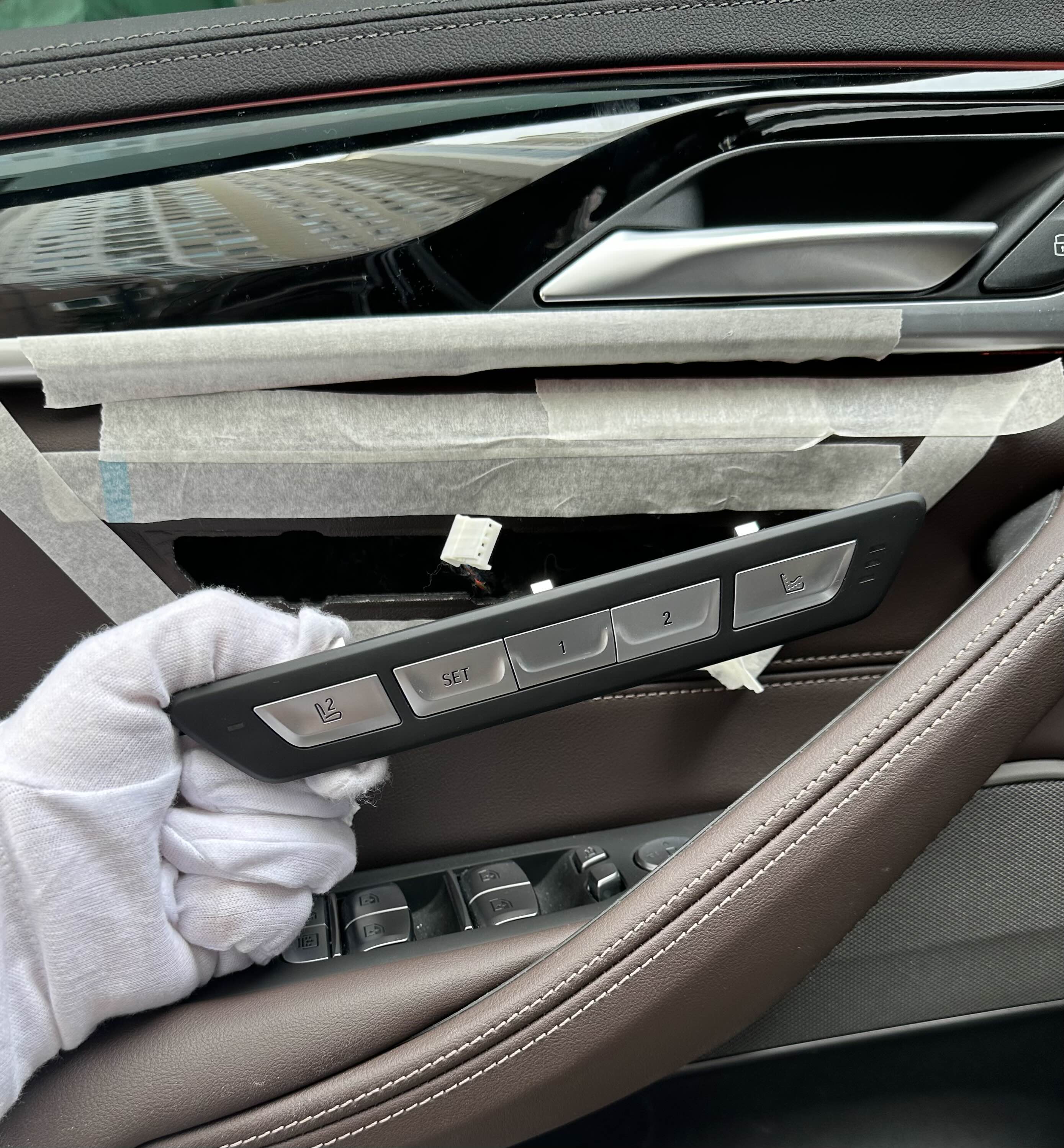

4. 이 작업이 핵심 작업 : 180도 뒤집어서 왼쪽 끄트머리 부터 빼면 기존 스위치의 금속 클립을 살려서 뺄수 있는데, 이때 아래쪽 도어 판넬이 다소 낭창거리므로 판넬을 앞으로 벌려 당겨 빼는 것이 핵심입니다.

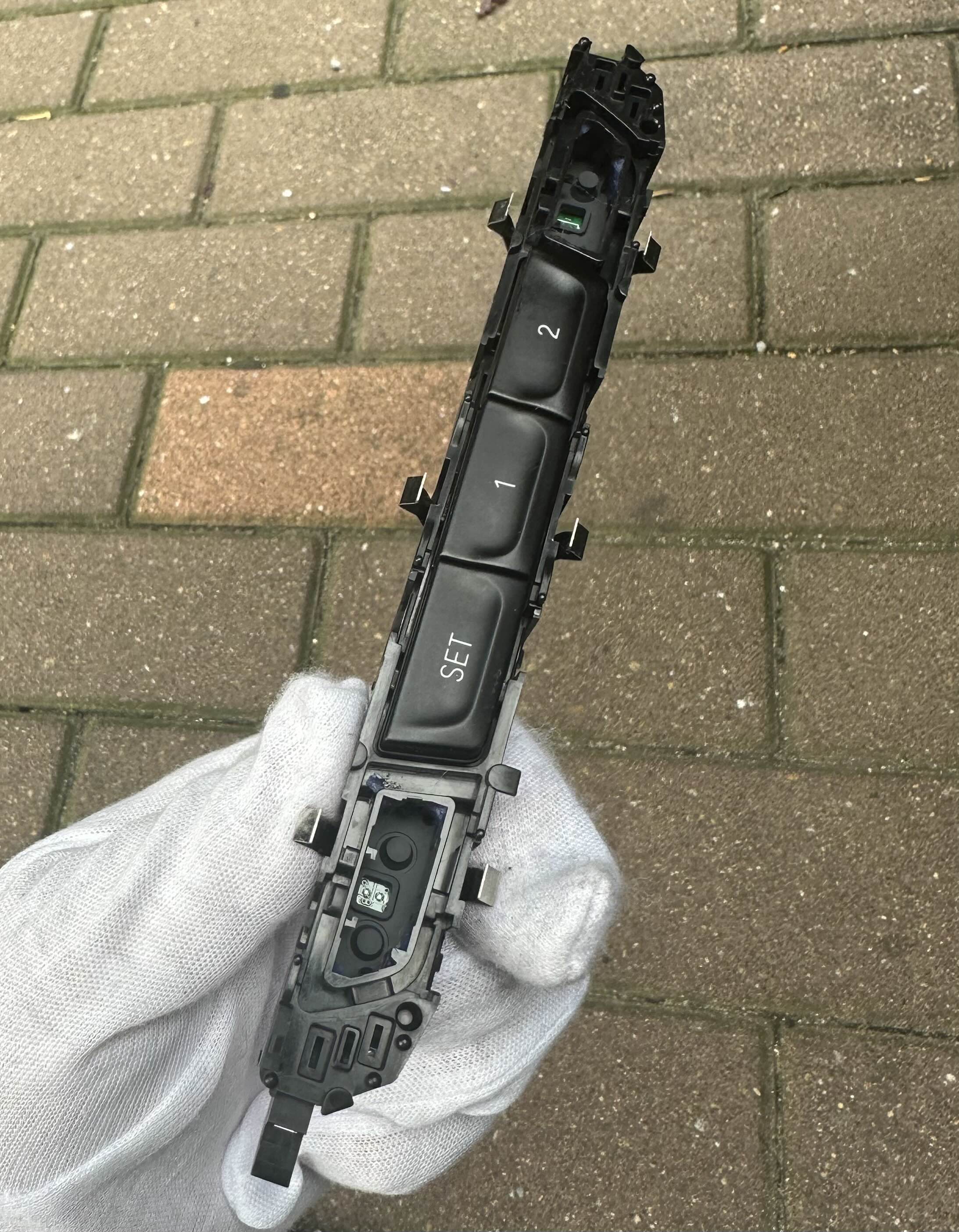

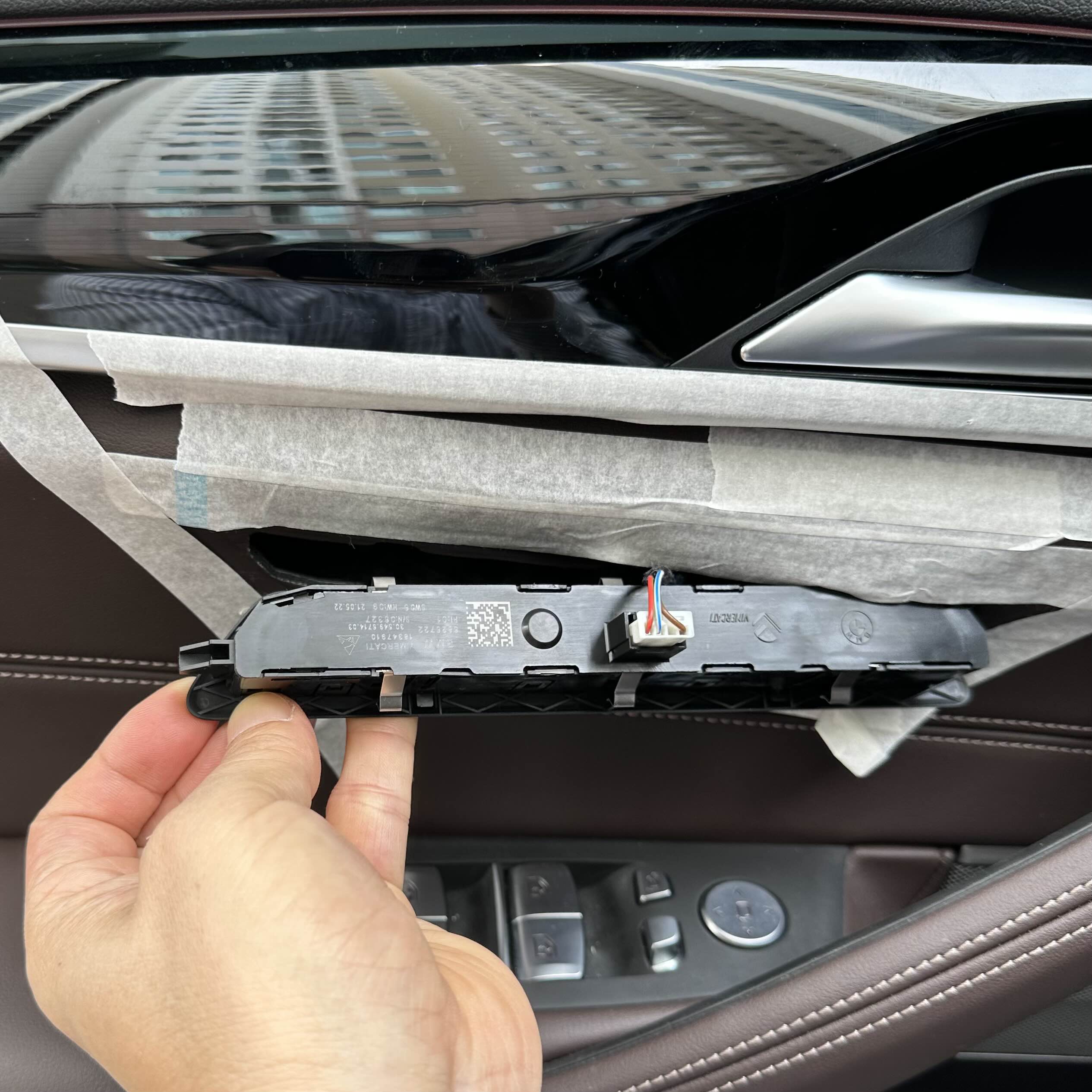

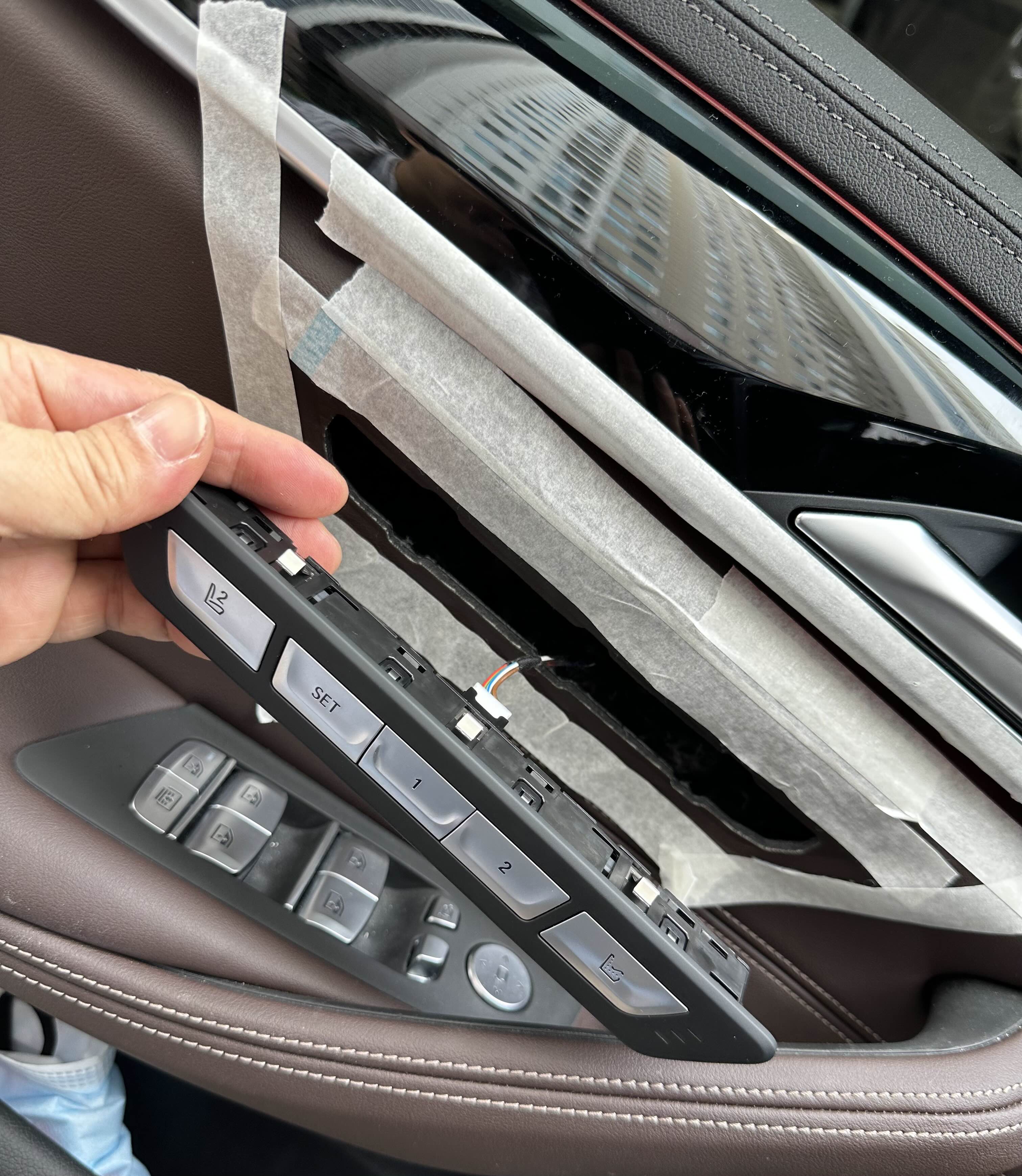

5. 빼면 90% 완료, 6개의 클립이 다 살아 있는 것을 볼 수 있습니다.

6. 조립은 쉽습니다.

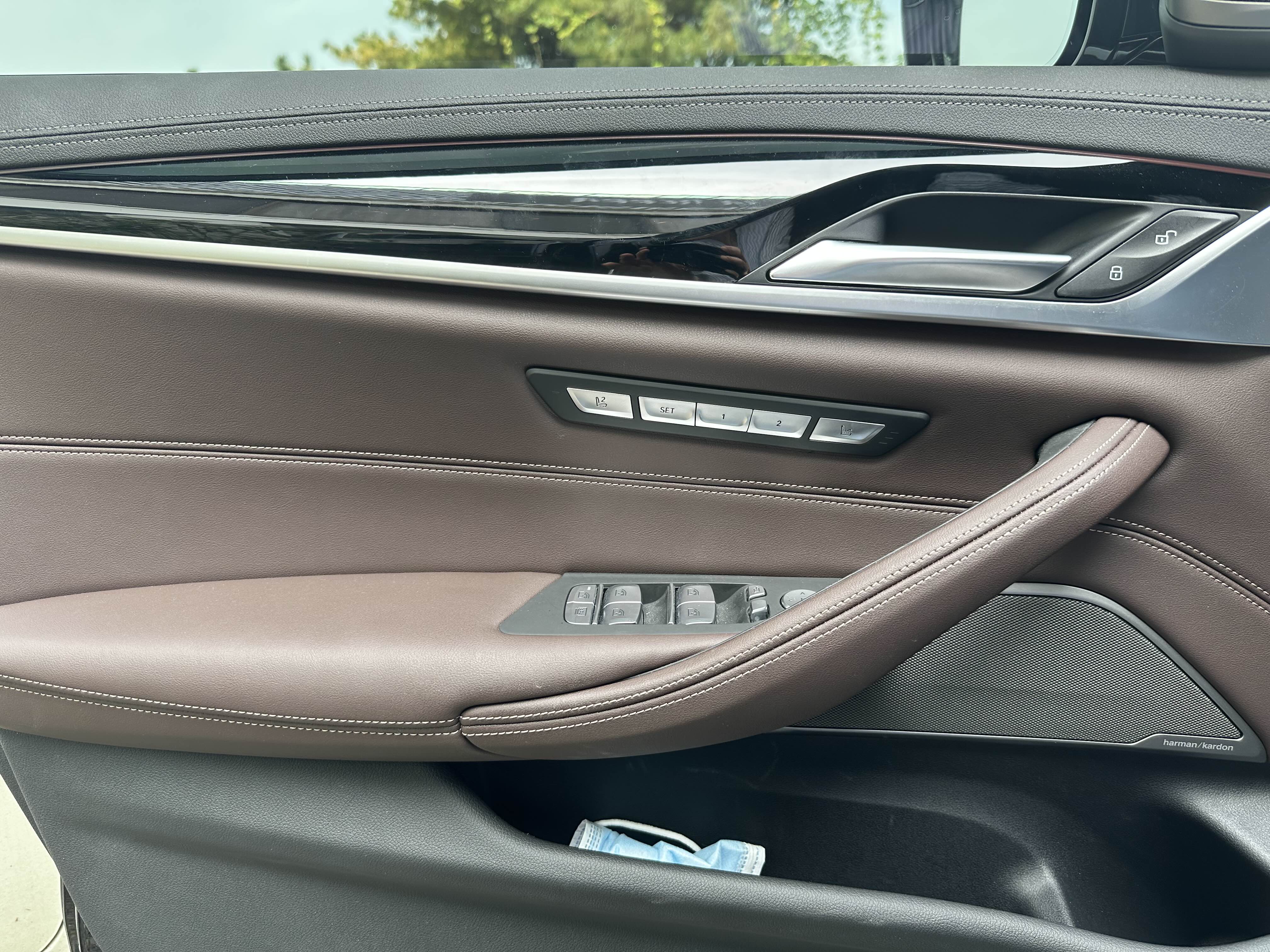

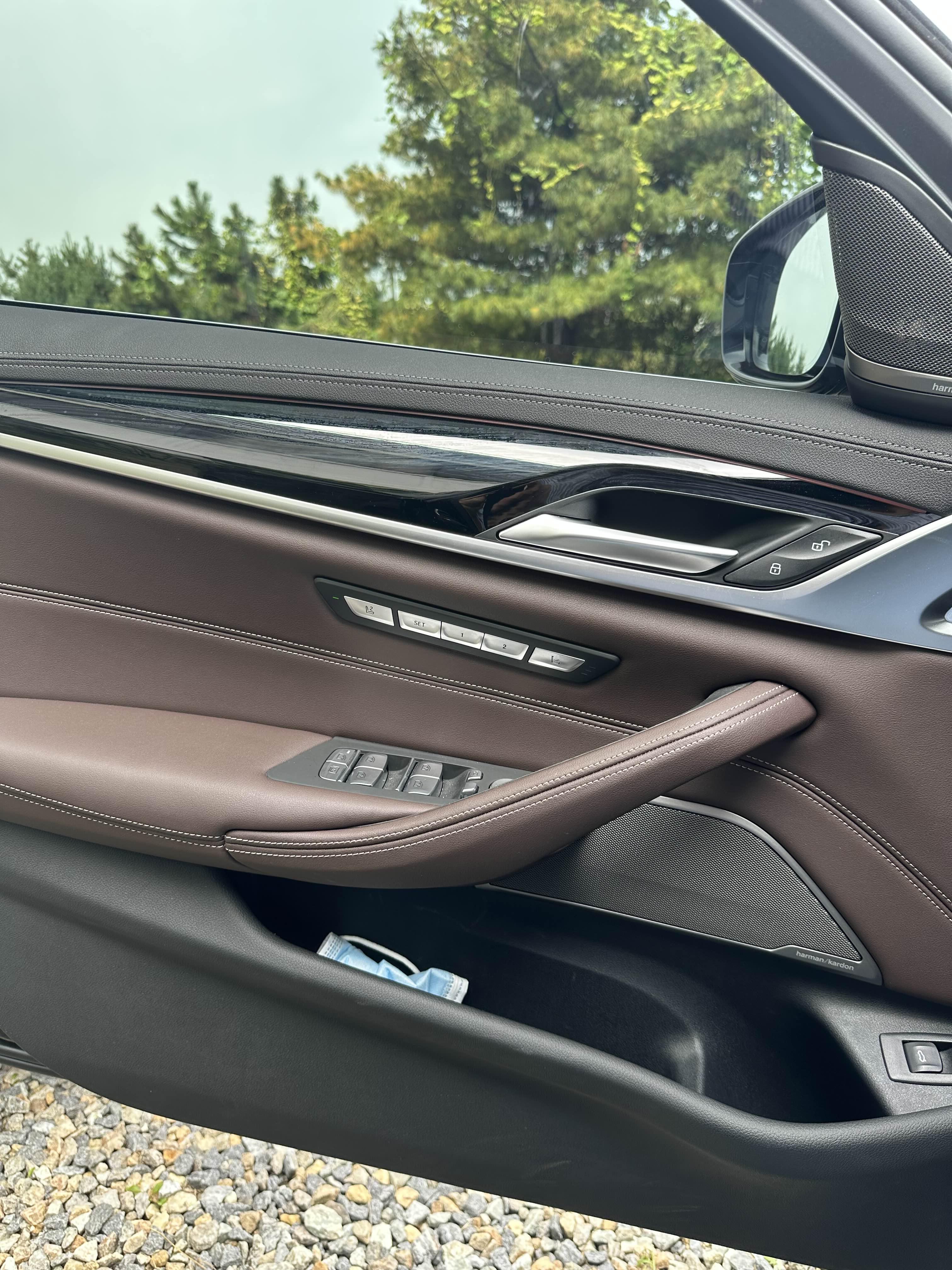

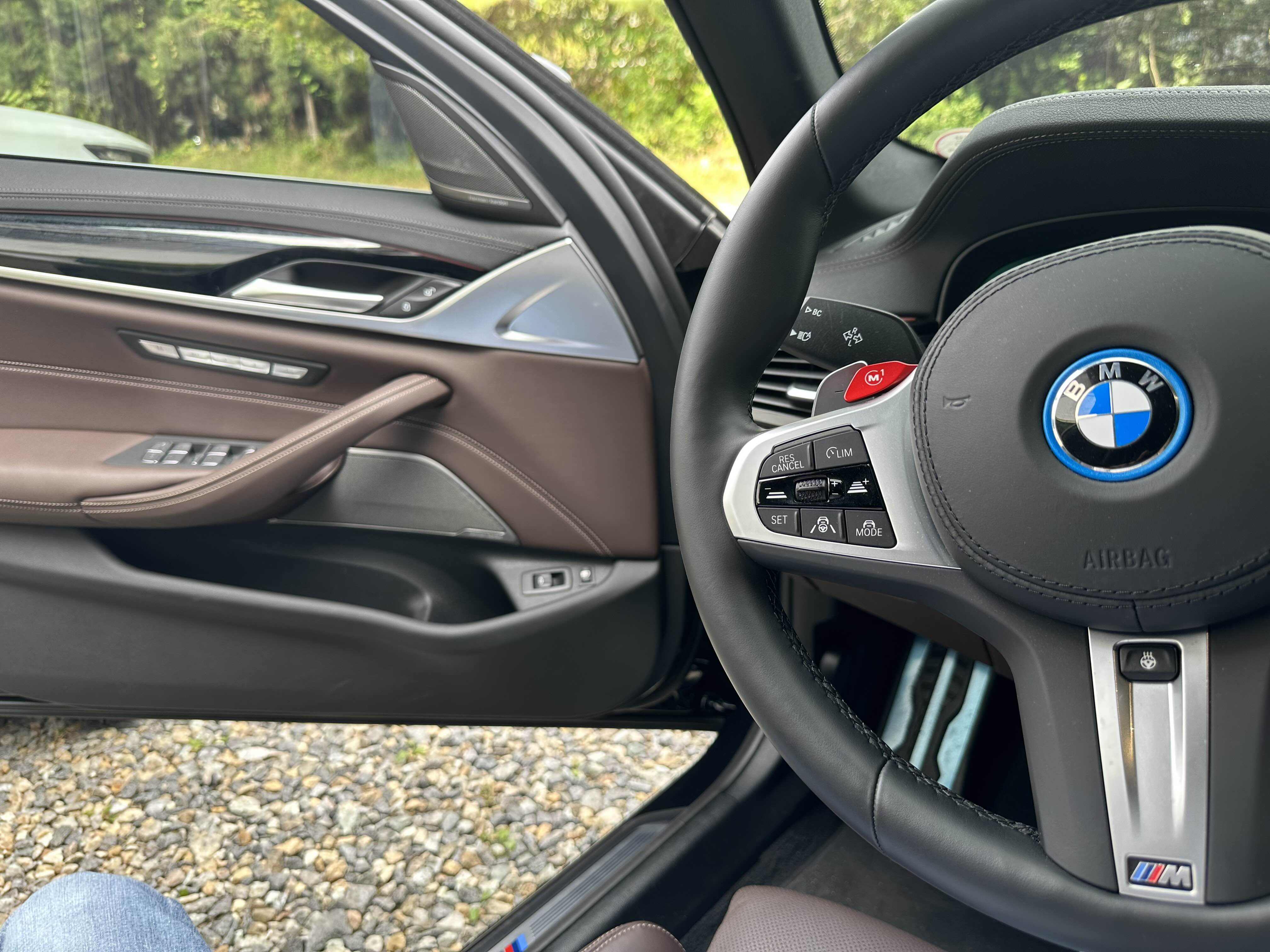

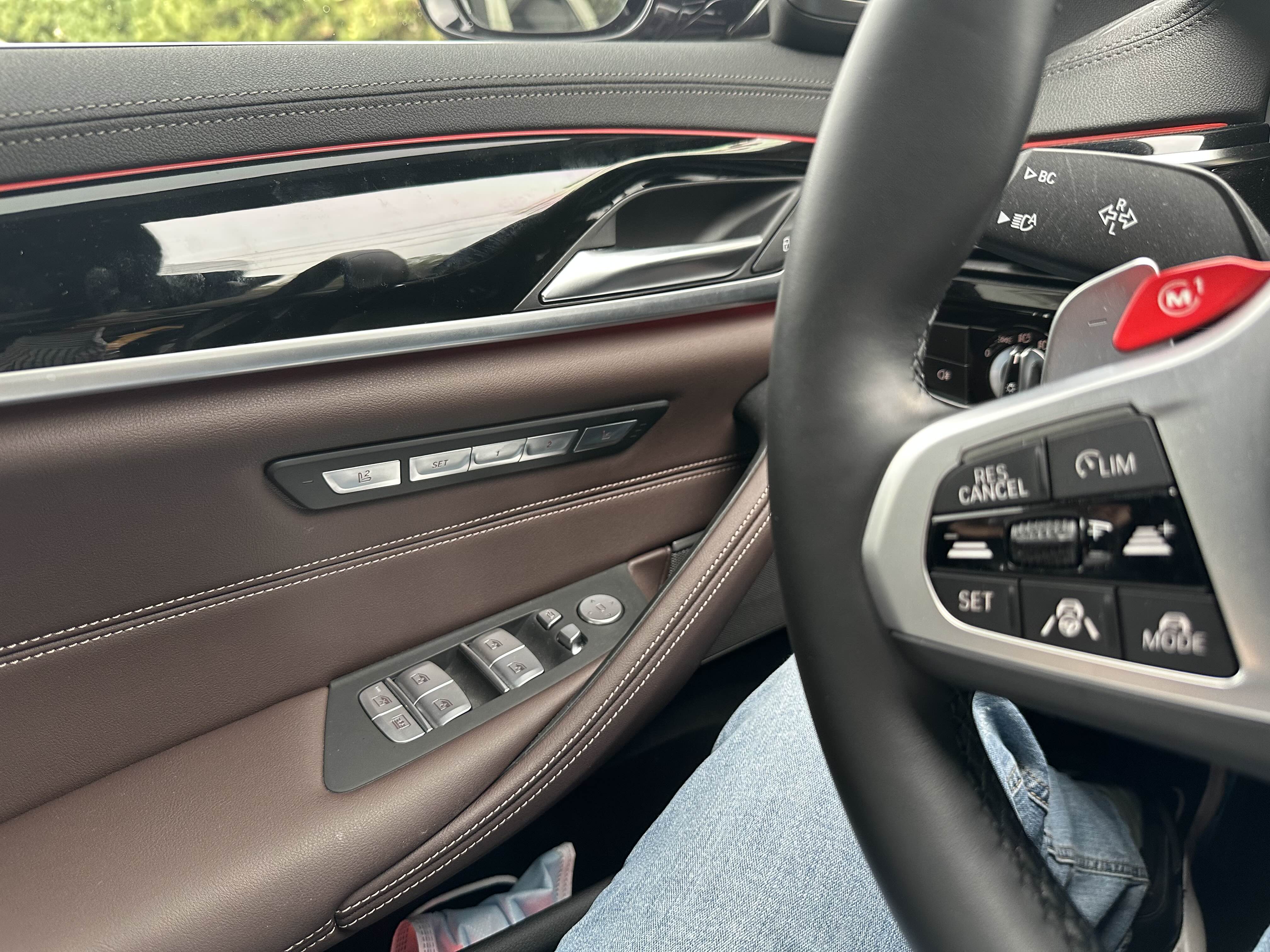

7. 최종


























코딩시 변경해야하는 부분


Control Units
Seat Module Driver -> Expert Mode -> SM_GLOBAL -> Gentleman -> aktiv)
Seat Module Passenger -> Expert Mode -> SM_GLOBAL -> Gentleman -> aktiv)

: 운전석용, 조수석용 두 번 해야 합니다.



참고자료 :






작업전 참고했던 자료.








\








https://youtu.be/7niaEUer6uA





https://youtu.be/ZQqB4tCyLqg



https://youtu.be/_U0jR3vFBAc?t=91
